Высокая механическая стабильность инспекционных микроскопов UHL обеспечивает высокое качество контроля и качество продукции в течение длительного времени.
Фильерные инспекционные микроскопы

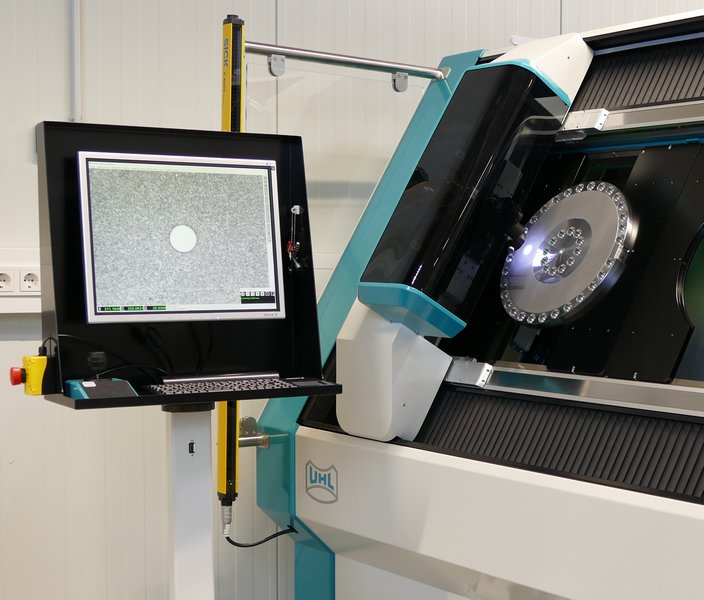

Инспекционный микроскоп PR7 Manual, полу автоматический или полностью автоматический инспекционный микроскоп
* высокая механическая стабильность для длительного контроля
* превосходное оптическое качество изображения для работы при усталостной нагрузке оператора
* полуавтоматический или полностью автоматический контроль в сочетании с моторизованными осями повышает эффективность и уменьшает влияние оператора.
* используя компонентную систему UHL, инспекционные микроскопы можно легко настроить и обеспечить упрощенное обслуживание.
* инспекционные микроскопы PM4, PR5, PR7 и PR8 обеспечивают прямой, альтернативный вид капилляра и цилиндрическое зенкерование без перемещения фильеры.
Высокая механическая стабильность инспекционных микроскопов UHL обеспечивает высокое качество контроля и качество продукции в течение длительного времени.
Отличное оптическое изображение отвечает за монотонные условия работы. Предлагаются различные объективы с фиксированным увеличением и высокой точностью для контроля загрязнений.
Полуавтоматические и полностью автоматический контроль с помощью программного обеспечения IMS-SpinLight или IMS-Spin в сочетании с моторизованными осями, повышают эффективность и уменьшают влияние оператора.
Микроскопы для контроля фильеры UHL основаны на модульной системе, которая должна быть гибкой для клиента. Инспекционные микроскопы PM4, PR5 и PR7 имеют уникальную функцию для проверки капилляров и зенковки, одновременно или альтернативно, не касаясь и не перемещая фильеру.
В зенкованном щупе используется специальная оптика со встроенной кольцевой подсветкой в объективе.
Все микроскопы спроектированы, изготовлены и собраны компанией UHL в Ассларе (Германия). Программное обеспечение полностью разработан UHL.
Для полуавтоматической проверки фильер программное обеспечение IMS-SpinLight можно комбинировать со всеми моторизованные контрольными микроскопами UHL (IMS означает интерактивное измерительное программное обеспечение).
Программное обеспечение перемещает к отверстию за отверстием фильеры и показывает капилляр на экране. Оператор может остановить процесс с помощью ножного переключателя. Очистите отверстие непосредственно с помощью управления живым изображением.
Легкое и простое использование, старт с графического интерфейса для выбора функций.
Графический пользовательский интерфейс для выбора функции.
Система координат объекта для фиксации нескольких фильер в пластине держателя на X / Y столе. Это позволяет повторить воспроизодимость результатов позиционирование позиций отверстий.
Полностью автоматическая проверка фильеры может быть выполнена с помощью программного обеспечения IMS-Spin в сочетании со всеми UHL инспекционными микроскопами (IMS означает программное обеспечение для интерактивных измерений).
Фильер перемещается к отверстию к отверстию в режиме живого изображения и автоматическое обнаружение загрязнений выполняется измерение капиллярной поверхности и дополнительных геометрических параметров.
В случае загрязнения отверстия его можно очистить непосредственно с помощью дополнительной станции продувки сжатым воздухом.
После очистки капилляр проверяется снова.
IMS-Spin использует тот же учебник для определений геометрии фильеры, что и IMS-SpinLight.
Время измерения геометрии для различных геометрий капилляров:
Круглые отверстия 1-2 сек.
трилобал 3-4 сек.
восьмеричное 5-6 сек. (на капилляр)
инспекция, время осмотра: ок. 0,5 сек
IMS-Spin имеет возможность назначить несколько фильер на измерительном столе для проверки в один ход без каких-либо действий оператора во время осмотра. Каждая фильера может быть назначена для определенной позиции на держателе пластины путем перетаскивания на чертеже держателя фильер.
Каждая фильера имеет уникальный номер для хранения всех доступных проверочных данных измерений в истории.
История проверок всех фильер показана в виде таблицы. Результаты
могут быть отфильтрованы и отсортированы на усмотрение контролера.
Используя историю геометрии, можно получить детальный анализ деформации и износа для каждый капилляра.
Результаты измерений для оценки: диаметр, мин. радиус, макс. радиус, площадь,периметр, профиль, 3х трилобальный радиус, 3х трилобальная ширина, 3х трилобалендрадиус
После завершения контрольного прогона результаты отображаются с помощью простого в использовании модуля оценки в несколько строк и круговые диаграммы, или как текстовый протокол.
Круговая диаграмма хорошей / плохой оценки для быстрого обзора.
Вид расположения отверстий (хорошо – серый плохо - чёрный) с прямым обзором капилляр и результаты измерений.
Вид расположения отверстий (хорошо – серый плохо - чёрный) с прямым обзором
капилляр и результаты измерений
Точность с объективом 10: 1 (0,7 х 0,4 мм поле зрения) составляет 1 мкм
Системная конфигурация инспекционных микроскопов UHL:
Промышленный ПК в стойке, система визуализации на платформе Windows® с плоским экраном TFT, управление двигателем с помощью джойстика, цвет высокого разрешения и / или монохромные камеры.
Новое разработанное программное обеспечение IMS-SpinScan предназначено для инспекционных микроскопов со сканирующей оптикой.
Фильера может быть помещена только предварительно выровненным в держателе с одним или несколькими положениями.
Несколько капилляров обнаруживаются в поле зрения сразу во время быстрого сканирования всех фильер с низким увеличением.
После сканирования фильеры уже предварительно проверены на предмет блокировки, и положения отверстий автоматически определяется. Теперь можно начать проверку с большим увеличением и точностью.
Параметры осмотра уменьшены только до нескольких значений, таких как грязь размер во время осмотра или допуск положения во время сканирования. Обнаружение грязи определяет только между круглой и формой поперечное сечение капилляров. Шаблон создается автоматически создается после обнаружения края при первом осмотре.
После сканирования или осмотра на графической панели держателя отображается предварительный просмотр, если обнаружены заблокированные или грязные капилляры (красные или зеленые).
Двойной щелчок на графике в нужной позиции открывает вид результата с цветным отображением капилляров. Он может быть перемещен в отдельные капилляры щелчком мыши, или все капилляры могут быть очищены вручную в пошаговом режиме.
Все результаты проверки приведены в таблице.
Линейный график показывает распределение значений. Статистический значения (минимальное, максимальное, среднее, стандартное отклонение) приведены в таблице строка состояния для анализа данных.
Все результаты проверки приведены в таблице.
После выбора линейный график показывает распределение значений. Статистический значения (минимальное, максимальное, среднее, стандартное отклонение) приведены в таблице строка состояния для анализа данных.
Отчет с круговой диаграммой и спиннерет-графикой может быть сгенерирован и напечатанный. Результаты могут быть сохранены.
Для хранения изображений используется новое программное обеспечение VMS-Z для инспекционных микроскопов с USB видеокамерой автоматически в последовательности во время фокусировки.
Фокусировка производится вручную (микроскопы с ручной осью z), с помощью джойстика или обучаемого диапазона сканирования (микроскопы с моторизованной z-осью).
Положения Z извлекаются из контроллера движения или цифрового отсчета. Также можно определить фиксированный шаг между изображениями.
После того, как изображения сохранены, они могут быть объединены в сложенное изображение. Резкие области каждого изображения являются определяется в пределах определяемого размера блока и порога резкости, так что все фокальная плоскость объединяются в изображение и 3D-модель. Поперечное сечение может быть применено к 3D-модели для измерения высоты и угла наклона.
3D-изображение можно масштабировать и поворачивать свободно.
Применяется для создания (3D) изображения цековки фильеры для визуализации и документирования (в микроскоп должен быть оснащен нашим специальным оптическим датчиком и подсветкой).
Последовательность также может быть удобно просмотрена изображение за изображением.
