Хотите купить измерительный микроскоп или купить видеоизмерительный микроскоп, но как сделать правильный выбор?
Наличие специализированного измерительного блока на оптическом микроскопе относит его к измерительному классу, такие микроскопы должны быть утверждены как тип средства измерения и внесены в Государственный реестр средств измерений.
Хотите купить измерительный микроскоп? Как сделать правильный выбор?
Микроскоп - оптический прибор для получения увеличенного изображения исследуемого объекта. Как самостоятельная единица, микроскоп не является средством измерения, а является инструментом, с помощью которого пользователь осуществляет контроль и анализ поверхности объекта. Хотите купить измерительный микроскоп или купить видеоизмерительный микроскоп, но как сделать правильный выбор? Микроскопы применяются во всех отраслях промышленности и имеют разные комплектации для решения специализированных задач, одна из основных задач — это проведение линейных и угловых измерений. Наличие специализированного измерительного блока на оптическом микроскопе относит его к измерительному классу, такие микроскопы должны быть утверждены как тип средства измерения и внесены в Государственный реестр средств измерений.
Конструктивно измерительный блок может быть расположен в столе со встроенной инкрементальной энкодерной системой, что позволяет проводить оператору измерения от малых длин с дискретностью 0,0001 мм до больших длин 420 мм или в тубусе микроскопа с использованием блока оцифровки (измерения до 2 мм). Существуют и совмещённые комбинированные варианты, которые объединяют два измерительных блока в одном оборудовании и относятся к классу “Универсальный измерительный микроскоп”.
1. Наличие оптического блока и цифровой измерительной системы, установленной в столе микроскопа, соответствует классу «измерительный микроскоп».
Широкопольные окуляры и телецентрические измерительные объективы позволяют оператору получить общее оптическое увеличение от 10х до 1000х с большим полем зрения, с максимальным разрешением и глубиной резкости (особенно актуально для прецизионных изделий или изделий сложной формы). Оптическое перекрестие и современные цифровые системы отображают не только координаты перемещения стола микроскопа по осям X и Y, но и позволяют строить вспомогательные функции c цифровой памятью с последующим объединением функций, контрольных точек, вспомогательных линий, окружностей, радиусов, углов и т.д. Цифровая измерительная система также имеет функцию выравнивания образца цифровым методом без использования дополнительных механических оснасток, создания программ, оценки допусков, отображения локальной графики измерений, измерения без ручного подсчета, расположения исходных точек по усмотрению оператора. Комплектация подходит для контроля и измерения деталей после механической обработки, изогнутых и перфорированных деталей, деталей полученные литьем, зубчатых передач, деталей ДВС, режущего инструмента, электродов для электросварки, шаблонов, эталонов, медицинских инструментов.

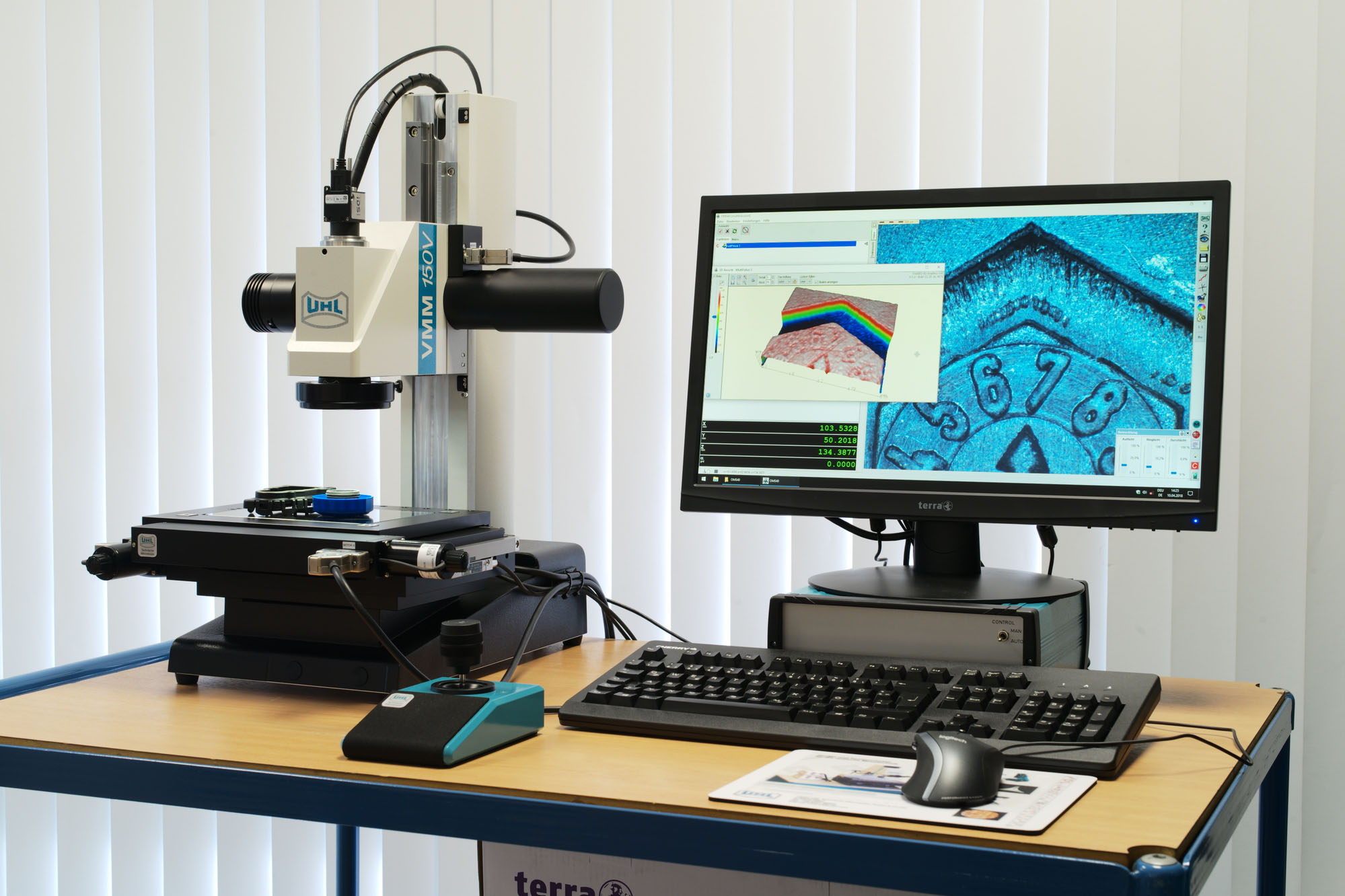

2. Наличие блока оцифровки и цифровой измерительной системы, получение видеоизображения поверхности измеряемого объекта в реальном времени, наличие видеоизмерительной системы с функцией автоматического распознавания контура и профиля образца обеспечивает оператору точные измерения с экономией рабочего времени. Такой прибор, как правило, относят к классу «видеоизмерительный микроскоп».
Оператор измеряет образцы на сенсорном экране или компьютерной мышью с клавиатурой. Видеомизмерительная система подходит как для измерительных моторизованных микроскопов, так и микроскопов с ручным управлением. Оператор в процессе измерений получает общий чертеж измеряемой детали с набором данных. Полученные данные преобразовываются в чертеж с отчетом или экспортируется файл в формате DXF.
Указанная комплектация предназначена для получения обратной инженерии для исследования, контроля или копирования технологий.
3. «Универсальный измерительный микроскоп» сочетает все отличительные особенности измерительного и видеоизмерительного микроскопа в одном приборе.
Наличие тринокулярного тубуса и возможность работы через оптический канал микроскопа обеспечивают максимальную глубину резкости и разрешение при оптических увеличениях от 10х до 1000х. Видеоизмерительная система облегчает определение контрольных точек благодаря машинному зрению с применением оптического и цифрового увеличения.
По выбору оператора измерения могут осуществляться через оптическое перекрестие, цифровое или с применением видео зондов в зависимости от степени сложности образца (по контрасту, форме профиля или при наличии значительных загрязнений поверхности образца). Данная комплектация решает все задачи оператора по бесконтактным оптическим измерениям.
