SYNERCON ES-V
Узнать цену

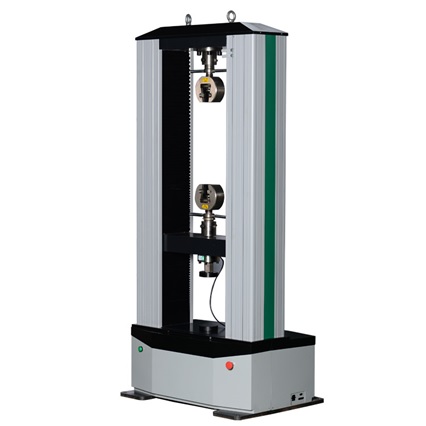

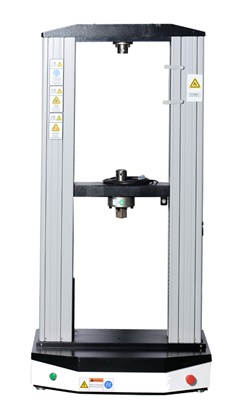

Универсальные электромеханические машины серии ES-V подходят для всех видов основных испытаний на растяжение, сжатие, изгиб, сдвиг, расслаивание в соответствии ASTM, ISO и ГОСТ.
Узнать цену

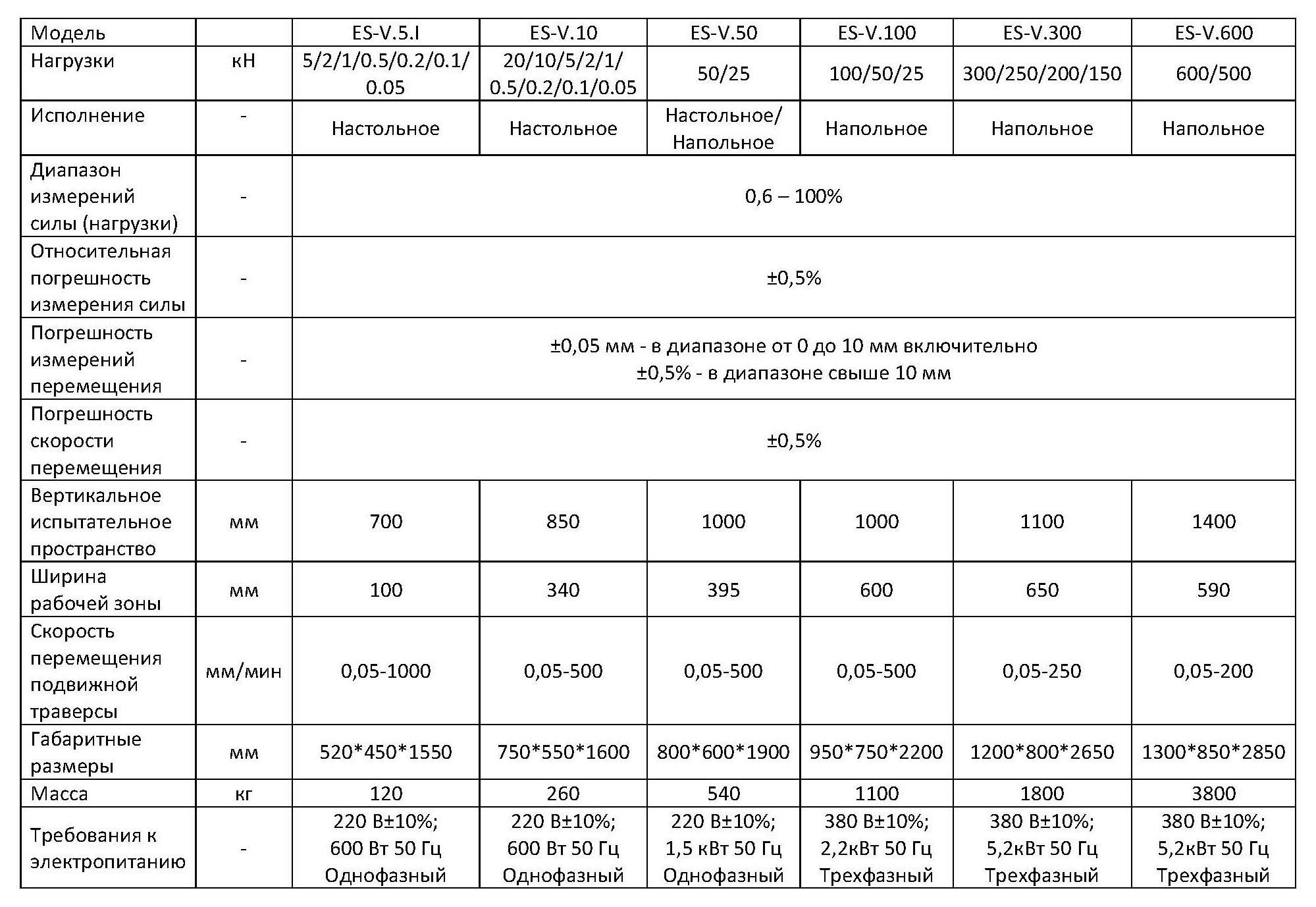

Технические характеристики
-
Нагрузки (в зависимости от модели):от 0,05 до 1000 кН
-
Диапазон измерений силы (нагрузки):0,6 – 100%
-
Относительная погрешность измерения силы:±0,5%
-
Погрешность измерений перемещения:±0,05 мм - в диапазоне от 0 до 10 мм включительно ±0,5% - в диапазоне свыше 10 мм
-
Погрешность скорости перемещения:±0,5%
Описание
Универсальное программное обеспечение позволяет проводить испытания по заданной программе нагружения с графическим отображением процесса испытаний, математической обработкой результатов, расчетом прочностных характеристик испытуемых материалов и анализом диаграмм нагружения. Система определяет: временное сопротивление разрыву, предел текучести, относительное удлинение и пр.
По окончании испытания формируется протокол в соответствии с регламентированными методами. Вся информация о проведённом испытании автоматически сохраняется в базе данных ПО.
В данной модификации доступно сохранение шаблонов испытаний, включая многосложную установку шагов (с выдержками нагрузок, разными скоростями движения траверсы мм/мин, разными скоростями нагружения кН/сек., задание начальной скорости и т.д.) сохранение результатов испытаний для дальнейшего анализа, можно выбрать более 10 комбинаций, и визуализации масштабируемых графиков в различных видах отображения «Нагрузка-Перемещение (деформация)», «Нагрузка - Время», «Перемещение (деформация) - Время» и т.д. Одна или несколько графиков могут отображаться в режиме реального времени. Графики одной и той же группы образцов можно накладывать друг на друга и сравнивать. Любой сегмент тестовой кривой может быть проанализирован с помощью локального увеличения, и различные характерные точки могут быть отображены и помечены на графике.
Выбор из списка приведенных шаблонов протоколов и возможность формирования персонализированного варианта.
Внесение дополнительных методик, ГОСТ и др. в состав программы.
Технические характеристики
По окончании испытания формируется протокол в соответствии с регламентированными методами. Вся информация о проведённом испытании автоматически сохраняется в базе данных ПО.
В данной модификации доступно сохранение шаблонов испытаний, включая многосложную установку шагов (с выдержками нагрузок, разными скоростями движения траверсы мм/мин, разными скоростями нагружения кН/сек., задание начальной скорости и т.д.) сохранение результатов испытаний для дальнейшего анализа, можно выбрать более 10 комбинаций, и визуализации масштабируемых графиков в различных видах отображения «Нагрузка-Перемещение (деформация)», «Нагрузка - Время», «Перемещение (деформация) - Время» и т.д. Одна или несколько графиков могут отображаться в режиме реального времени. Графики одной и той же группы образцов можно накладывать друг на друга и сравнивать. Любой сегмент тестовой кривой может быть проанализирован с помощью локального увеличения, и различные характерные точки могут быть отображены и помечены на графике.
Выбор из списка приведенных шаблонов протоколов и возможность формирования персонализированного варианта.
Внесение дополнительных методик, ГОСТ и др. в состав программы.
Технические характеристики
Примеры испытаний
ГОСТ 1497-84: Металлы. Испытания на растяжение.
ГОСТ 14019-2003: Материалы металлические. Метод испытания на изгиб.
ГОСТ 6996-66: Сварные соединения. Методы определения механических свойств.
ГОСТ 25.503-97: Расчеты и испытания на прочность. Методы механических испытаний металлов. Метод испытания на сжатие.
ГОСТ 27208-87: Отливки из чугуна. Методы механических испытаний.
ГОСТ 10006-80: Трубы металлические. Метод испытаний на разрыв.
ГОСТ 3728-78: Трубы. Метод испытания на изгиб.
ГОСТ Р ИСО 898-1-2011: Механические свойства крепежных изделий из углеродистых и легированных сталей.
ГОСТ Р 57569-2017: Композиты полимерные. Метод испытания на усталость образцов с открытым отверстием.
ГОСТ Р 56788-2015: Композиты полимерные. Метод определения прочности при сжатии образцов ламинатов с открытым отверстием.
ГОСТ 33519-2015: Композиты полимерные. Метод испытания на сжатие при нормальной, повышенной и пониженной температурах.
ГОСТ 270-75 Резина. Метод определения упругопрочностных свойств при растяжении;
ГОСТ 11262-2017 Пластмассы. Метод испытания на растяжение.
ГОСТ 9651-84 - статические испытания на растяжение черных и цветных металлов и изделий из них при температурах от 35 до 1200 °С;
ГОСТ 11150-84 - испытания на растяжение черных и цветных металлов и изделий из них при температурах от 10 до минус 100°С;
ISO 6892-1 Материалы металлические. Испытание на разрыв.
ГОСТ 33498–2015 Композиты полимерные. Метод испытания на смятие
ГОСТ 33843–2016 Композиты полимерные. Метод определения модуля сдвига в плоскости методом кручения
ГОСТ Р 56786–2015 Композиты полимерные. Метод определения предела прочности при сдвиге в плоскости армирования
ГОСТ 32659–2014 Композиты полимерные. Методы испытаний. Определение кажущегося предела прочности при межслойном сдвиге методом испытаний короткой балки
ГОСТ Р 56810–2015 Композиты полимерные. Метод испытания на изгиб плоских образцов
ГОСТ 25.604–82 Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на изгиб при нормальной, повышенной и пониженной температурах
ГОСТ Р 56812–2015 Композиты полимерные. Метод определения механических характеристик при комбинированной сжимающей нагрузке
ГОСТ 4651–2014 Пластмассы. Метод испытания на сжатие
ГОСТ Р 56800–2015 Композиты полимерные. Определение механических свойств при растяжении неармированных и армированных материалов
ГОСТ Р 56785–2015 Композиты полимерные. Метод испытания на растяжение плоских образцов
ГОСТ 32656–2017 Композиты полимерные. Методы испытаний. Испытания на растяжение
ISO 527-4:1997, Plastics – Determination of tensile properties – Part 4: Test conditions for isotropic and orthotropic fibre-reinforced plastics composites
ISO 527-5:2009, Plastics — Determination of tensile properties — Part 5: Test conditions for unidirectional fibrereinforced plastics composites
ASTM D3039/D3039M–08 Standard test method for tensile properties of polymer matrix composite materials
ASTM D638–10 Standard test method for tensile properties of plastics
ASTM D3410/D3410М–03(2008) Standard test method for compressive properties of polymer matrix composite materials with unsupported gage section by shear loading
ISO 604:2002 Plastics – Determination of compressive properties
ASTM D6641/D6641М–09 Standard test method for compressive properties of polymer matrix composite materials using a combined loading compression (CLC) test fixture
ASTM D790–10 Standard test methods for flexural properties of unreinforced and reinforced plastics and electrical insulating materials
ISO 14130:1997 Fibre-reinforced plastic composites – Determination of apparent interlaminar shear strength by short-beam method
ASTM D3846—08 Standard test method for in-plane shear strength of reinforced plastics
ISO 15310:1999 Fibre-reinforced plastic composites – Determination of the in-plane shear modulus by the plate twist method
ASTM D5961/D5961М–10 Standard test method for bearing response of polymer matrix composite laminates
ASTM E8/E8M – 22 Standard test methods for tension testing of metallic materials
ГОСТ 14019-2003: Материалы металлические. Метод испытания на изгиб.
ГОСТ 6996-66: Сварные соединения. Методы определения механических свойств.
ГОСТ 25.503-97: Расчеты и испытания на прочность. Методы механических испытаний металлов. Метод испытания на сжатие.
ГОСТ 27208-87: Отливки из чугуна. Методы механических испытаний.
ГОСТ 10006-80: Трубы металлические. Метод испытаний на разрыв.
ГОСТ 3728-78: Трубы. Метод испытания на изгиб.
ГОСТ Р ИСО 898-1-2011: Механические свойства крепежных изделий из углеродистых и легированных сталей.
ГОСТ Р 57569-2017: Композиты полимерные. Метод испытания на усталость образцов с открытым отверстием.
ГОСТ Р 56788-2015: Композиты полимерные. Метод определения прочности при сжатии образцов ламинатов с открытым отверстием.
ГОСТ 33519-2015: Композиты полимерные. Метод испытания на сжатие при нормальной, повышенной и пониженной температурах.
ГОСТ 270-75 Резина. Метод определения упругопрочностных свойств при растяжении;
ГОСТ 11262-2017 Пластмассы. Метод испытания на растяжение.
ГОСТ 9651-84 - статические испытания на растяжение черных и цветных металлов и изделий из них при температурах от 35 до 1200 °С;
ГОСТ 11150-84 - испытания на растяжение черных и цветных металлов и изделий из них при температурах от 10 до минус 100°С;
ISO 6892-1 Материалы металлические. Испытание на разрыв.
ГОСТ 33498–2015 Композиты полимерные. Метод испытания на смятие
ГОСТ 33843–2016 Композиты полимерные. Метод определения модуля сдвига в плоскости методом кручения
ГОСТ Р 56786–2015 Композиты полимерные. Метод определения предела прочности при сдвиге в плоскости армирования
ГОСТ 32659–2014 Композиты полимерные. Методы испытаний. Определение кажущегося предела прочности при межслойном сдвиге методом испытаний короткой балки
ГОСТ Р 56810–2015 Композиты полимерные. Метод испытания на изгиб плоских образцов
ГОСТ 25.604–82 Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на изгиб при нормальной, повышенной и пониженной температурах
ГОСТ Р 56812–2015 Композиты полимерные. Метод определения механических характеристик при комбинированной сжимающей нагрузке
ГОСТ 4651–2014 Пластмассы. Метод испытания на сжатие
ГОСТ Р 56800–2015 Композиты полимерные. Определение механических свойств при растяжении неармированных и армированных материалов
ГОСТ Р 56785–2015 Композиты полимерные. Метод испытания на растяжение плоских образцов
ГОСТ 32656–2017 Композиты полимерные. Методы испытаний. Испытания на растяжение
ISO 527-4:1997, Plastics – Determination of tensile properties – Part 4: Test conditions for isotropic and orthotropic fibre-reinforced plastics composites
ISO 527-5:2009, Plastics — Determination of tensile properties — Part 5: Test conditions for unidirectional fibrereinforced plastics composites
ASTM D3039/D3039M–08 Standard test method for tensile properties of polymer matrix composite materials
ASTM D638–10 Standard test method for tensile properties of plastics
ASTM D3410/D3410М–03(2008) Standard test method for compressive properties of polymer matrix composite materials with unsupported gage section by shear loading
ISO 604:2002 Plastics – Determination of compressive properties
ASTM D6641/D6641М–09 Standard test method for compressive properties of polymer matrix composite materials using a combined loading compression (CLC) test fixture
ASTM D790–10 Standard test methods for flexural properties of unreinforced and reinforced plastics and electrical insulating materials
ISO 14130:1997 Fibre-reinforced plastic composites – Determination of apparent interlaminar shear strength by short-beam method
ASTM D3846—08 Standard test method for in-plane shear strength of reinforced plastics
ISO 15310:1999 Fibre-reinforced plastic composites – Determination of the in-plane shear modulus by the plate twist method
ASTM D5961/D5961М–10 Standard test method for bearing response of polymer matrix composite laminates
ASTM E8/E8M – 22 Standard test methods for tension testing of metallic materials
