X-STRATA 920
Толщиномеры покрытий
HITACHI
Узнать цену

Толщиномер гальванических покрытий и анализатор концентрации растворов.

Узнать цену
Технические характеристики
  • Диапазон измеряемых элементов:
    от Al / Ti до U
  • Анализ маленьких образцов:
    площадью от 150 мкм.
  • Возможность измерения многослойных покрытий:
    До 5 слоев (включая основание)
  • Одновременный анализ:
    до 25 химических элементов
  • Детектор:
    SDD / Пропорциональный счетчик
Описание

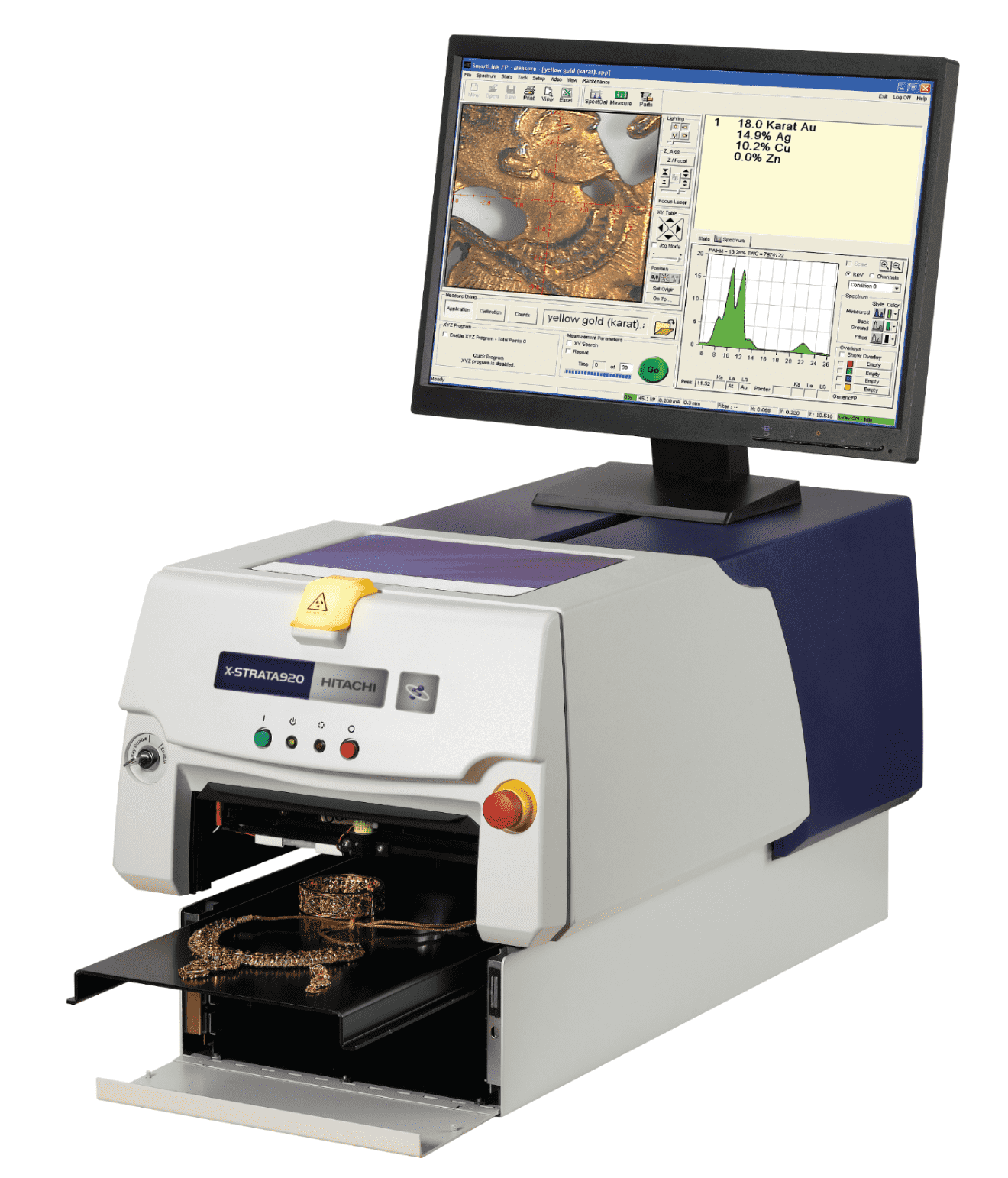

Толщиномер X-STRATA 920 - это рентгенофлуоресцентный анализатор для экспрессного и неразрушающего контроля толщины покрытий и элементного состава в широком спектре материалов с возможностью микрофокусировки

Технические характеристики:

Диапазон измеряемых элементов: от Al / Ti до U в зависимости от детектора;

Количество определяемых слоев: до 5 слоев, включая основание;

Количество определяемых элементов: одновременно до 25 элементов;



1 трубка.jpgРентгеновская трубка: 50 Вт (50 кВ; 1.0 мА) микрофокусная трубка с вольфрамовым анодом;

 Микрофокусная рентгеновская трубка обеспечивает высокий поток рентгеновского излучения, который в сочетании с коллиматорами первичного пучка дает узкий пучок рентгеновских лучей.

Этот «сфокусированный рентгеновский луч» позволяет анализировать небольшие образцы или мелкие детали с высокой точностью.



2 колиматор дл.jpgДетектор: Кремниевый дрейфовый (SDD) / пропорциональный счетчик;

Коллиматор: Одиночный / Мультиколлиматор (До 6 коллиматоров). Различные размеры из круглых, квадратных, прямоугольных форм. Наименьший из доступных 0,025мм х 0,05мм; самый большой 0,5 мм. Коллиматор необходим для сужения рентгеновского пучка и анализа в конкретной точке образца.









Фильтры вторичного пучка: До 3-х фильтров для коррекции перекрытия рентгеновских линий (ванадий, кобальт и никель);

3 фильтры.jpg





    Фокусировка: Автоматическая лазерная фокусировка обеспечивает правильное позиционирование объекта.

4 фокусировка.jpg

         Объект в фокусе



Цифровая обработка импульсов: 4096-канальный цифровой анализатор;

Программное обеспечение: SmartLink FP на русском языке;

5 по.jpg

Удобное, простое, интуитивно-понятное меню.

Возможность экспорта данных в отчет в форматах XLS, PDF и др.


  • Современный управляющий компьютер;

  • Операционная система Microsoft Windows;

  • Энергопотребление: 85-130 или 215-265 В, от 47 Гц до 63 Гц;

  • Условия эксплуатации: от 10°C до 40°C относительная влажность до 98%;

  • Габариты: 610x1037x375 мм.

  • Вес анализатора: 97 кг.




Возможные конфигурации:

7 столики.jpg

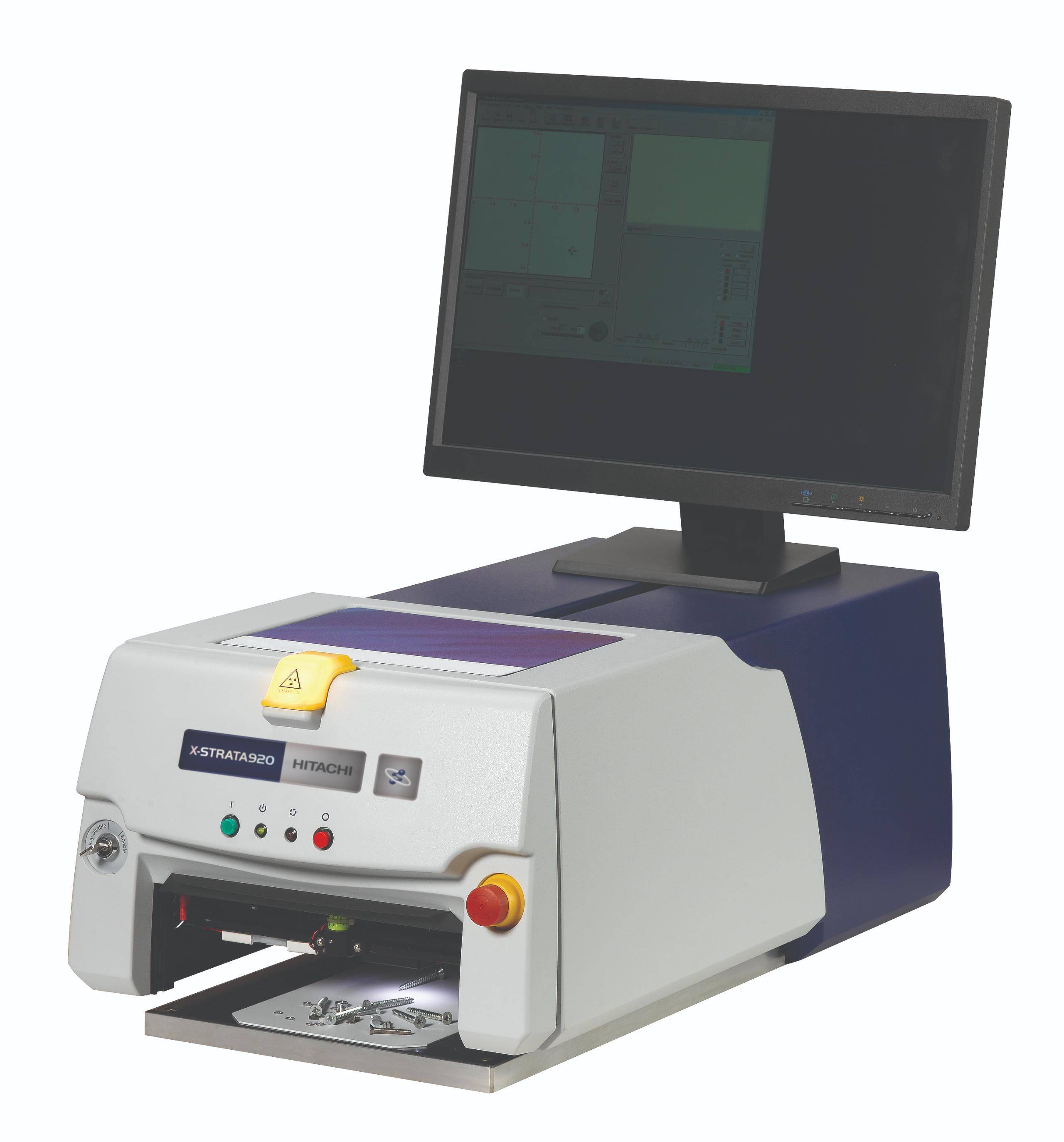

Стандартный столик с максимальной высотой образца 33 мм.

Мини столик с максимальной высотой образца 160 мм.

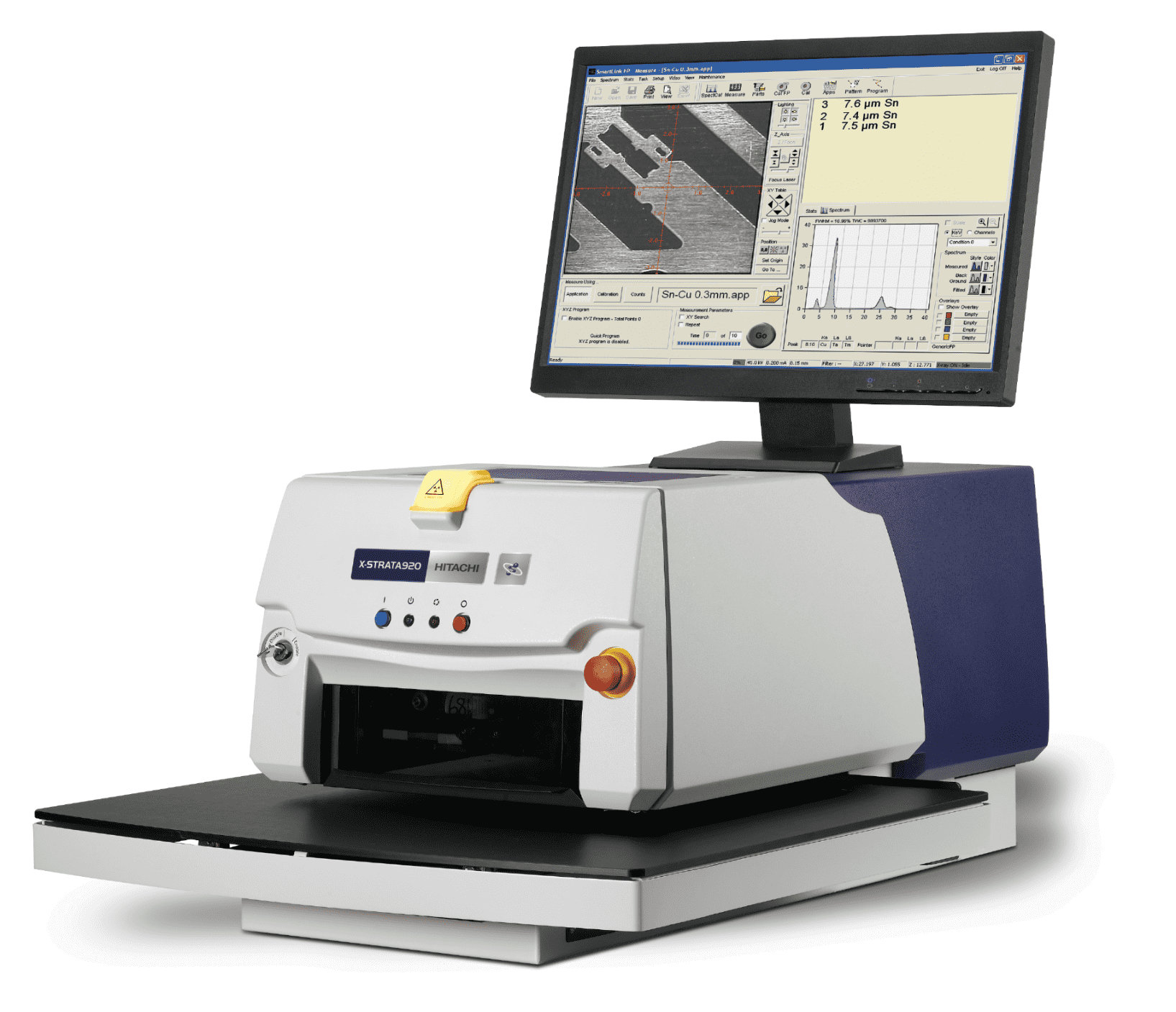

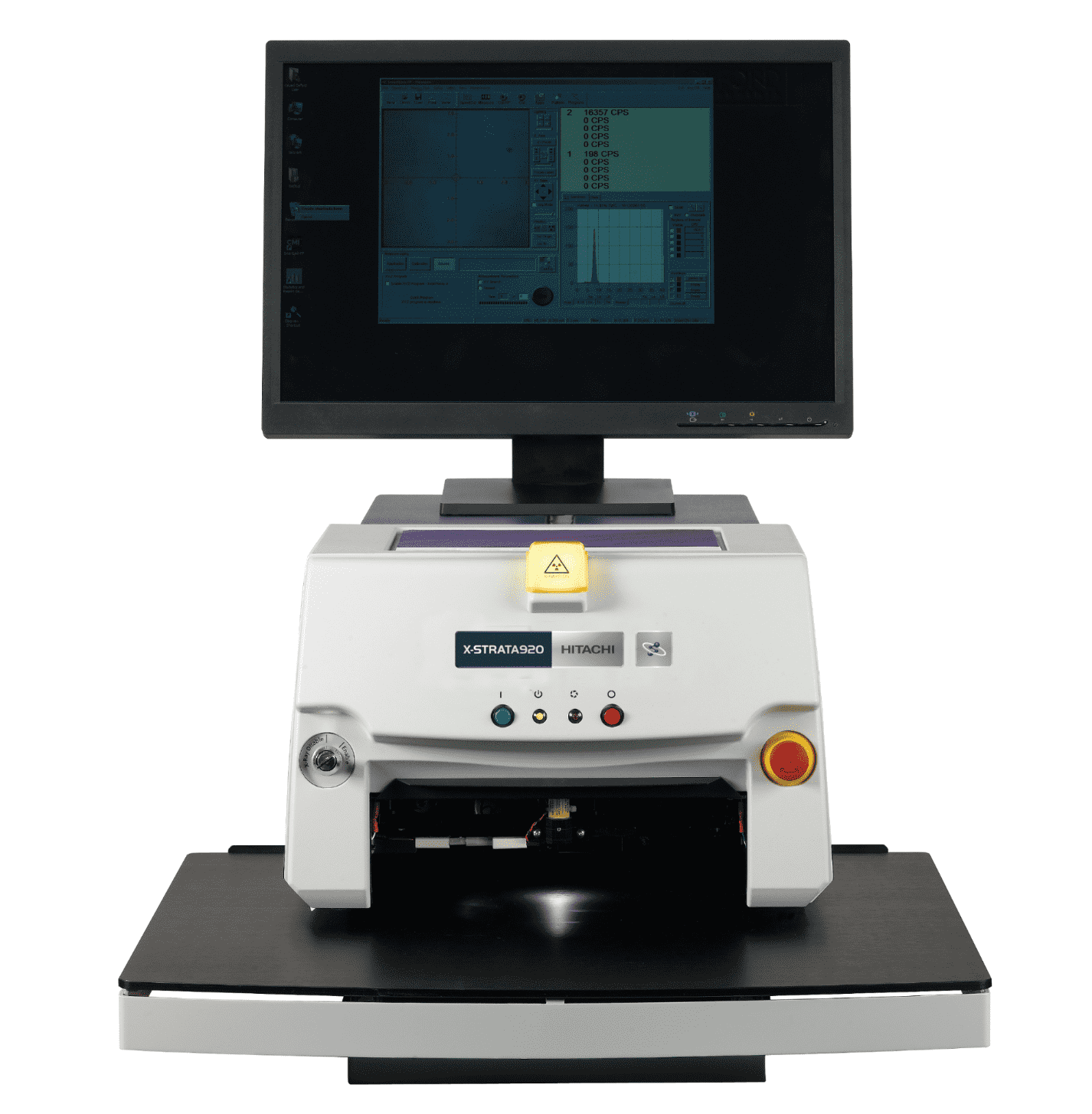

XY программируемый столик, перемещение 178*178 мм.




Щелевая конструкция на всех конфигурациях.


Области применения:



Выбор детектора в зависимости от применения:



применение х-страта.png

В случае, когда существующие задачи включают преимущества обоих детекторов, необходимо выявить приоритеты и принять возможные компромиссы (например, время измерения, размер коллиматора, количество калибровок для решения широкого спектра задач).

Анализ растворов

Мониторинг и контроль содержания металлов в растворах является важной частью гальванического процесса. Если концентрации металла в растворе не соответствует допускаемым нормам на поверхности детали могут образовываться дефекты.

18ebb05e-b581-43f7-bf70-fe15bf7ef28111 гальваника.jpg

Анализаторы X-Strata 920 способны контролировать концентрации элементов в растворах гальванических ванн.
