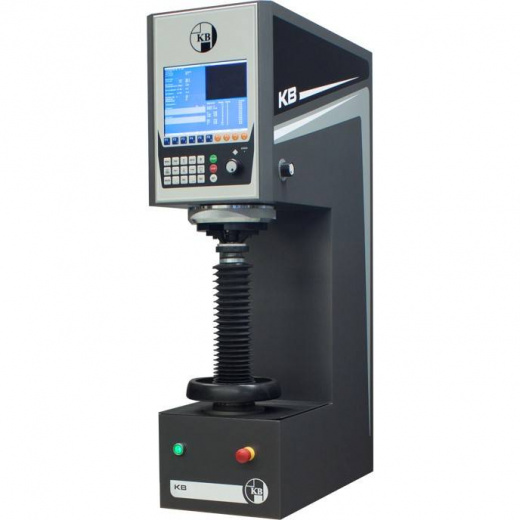

Твердомеры Роквелла и Супер-Роквелла KB 150 R.


Метод основан на проникновении твёрдого наконечника в материал и измерении глубины проникновения.

Существует 11 шкал определения твердости по методу Роквелла (A; B; C; D; E; F; G; H; K; N; T), основанных на комбинации «индентор — нагрузка». Наиболее широко используются два типа индентеров: шарик из карбида вольфрама диаметром 1/16 дюйма (1,5875 мм) или такой же шарик из закаленной стали и конический алмазный наконечник с углом при вершине 120°. Возможные нагрузки — 60, 100 и 150 кгс. Величина твёрдости определяется как относительная разница в глубине проникновения индентора при приложении основной и предварительной (10 кгс) нагрузки.

Для обозначения твёрдости, определённой по методу Роквелла, используется символ HR, к которому добавляется буква, указывающая на шкалу по которой проводились испытания (HRA, HRB, HRC).

Твердомеры Роквелла и Супер-Роквелла KB 150 R реализуют все шкалы для определения твердости по методу Роквелла.

A– B– C– D– E– F– G– H– K– L– M– N– P– R– S– T– U– V– W– X– Y

Тестирование пластиков - DIN EN ISO 2039 T1

При измерениях по методу Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки в 98,1 H и трёх основных нагрузок.

При измерениях по методу Супер-Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки в 29,42 H и трёх основных нагрузок.

Твердомеры Роквелла и Супер-Роквелла KB 150 R имеют оригинальный механизм приложения предварительной и основной нагрузок, который обеспечивает стабильную скорость подвода наконечника к образцу и отсутствие тангенсальных составляющих прикладываемой нагрузки.

Для ввода параметров измерений и отображения результатов приборы имеют два исполнения: в одном для вывода результатов используется встроенный сенсорный монитор, в другом вынесенный персональный компьютер.

Твердомеры Роквелла и Супер-Роквелла KB 150 R оснащны моторизированной нагрузочной ячейкой. Диапазон нагрузок 1-250 кгс, позволяет проводить испытания по шкалам Роквелла, Супер-Роквелла и измерения твердости по невосстановленному отпечатку при применении инденторов Бринелля и Виккерса.

Программное обеспечение:

Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла Роквелла и Супер-Роквелла, инициировать выполнение измерительного цикла и вычисляет числа твёрдости. Пользовательский интерфейс представляет собой меню, которое позволяет выбрать необходимое испытание из списка и запустить это испытание на выполнение.

Результат испытаний автоматически привязывается к архиву, в котором хранятся результаты. ПО имеет опции статистической обработки результатов измерений.
Программное обеспечение для вынесенного компьютера поддерживает все функции встроенного ПО в расширенном варианте.

Дополнительно, оно позволяет запрограммировать серию испытаний для нескольких образцов или сложные испытания для одного образца, после чего твердомер выполнит эти измерения в полностью автоматическом режиме.

Выпускаются модели для измерения образцов высотой до 350мм, 390мм, 600мм или 900мм

Сохранение до 200 программ тестирования.

Яркий контрастный откидной LCD дисплей для удобства работы и обработки результатов.

Твердость по Роквеллу в соответствии с ГОСТ 9013-59, DIN EN ISO 6508, ASTM D 785, ASTM E 18.

Шкалы HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HRL, HRM, HRN, HRP, HRR, HRS, HRT, HRV, HRW, HRX, HRY

Разрешение 0,0125 HRC

Диапазоны измерения твердости:

• HRA: от 20 до 88

• HRB: от 20 до 100

• HRС: от 20 до 70

Испытательные нагрузки для шкал Роквелла:

• Предварительные нагрузки: 98,1 Н (10 кгс)

• Испытательные нагрузки: 588,4 Н (60 кгс), 980,7 Н (100 кгс), 1471 (150 кгс)

• Испытательные нагрузки для шкал Супер-Роквелла:

• Предварительные нагрузки: 29,42 Н (3 кгс)

• Испытательные нагрузки: 147,1 Н (15 кгс), 294,8 Н (30 кгс), 411,9 (42 кгс)

• Внедрение шарика в соответствии с DIN ISO 2039 T1 (для пластиков).

Процедуры испытания вне стандарта:

1. Виккерс HVT 30, HVT 50, HVT 100, HVT 120

2. Бринелль HBT 2,5/62,5 - 2,5/187,5 - 5/250

3. Роквелл Макро HMR 5/250
