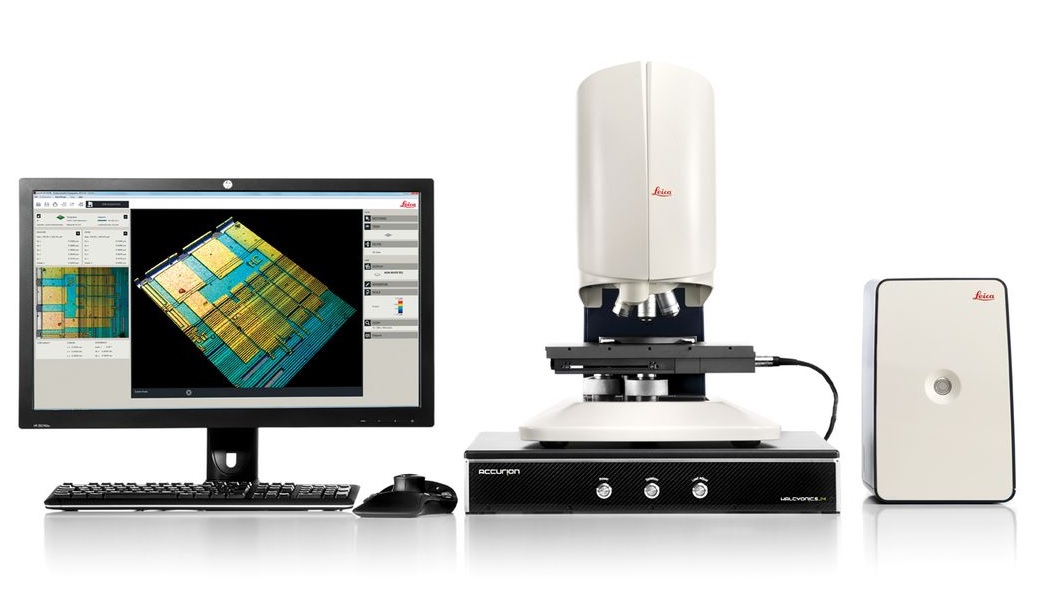

Конфокальный профилометр Leica DCM8
Оптические микроскопы/Конфокальные микроскопы
LEICA Microsystems
Узнать цену
Микроскоп Leica DCM8 предназначен для исследования топографии поверхности в конфокальном и интерферометрическом режимах с построением моделей и измерений на сканируемых поверхностях.
Узнать цену
Технические характеристики
  • Точность (увеличение 20 x):
    С открытым контуром: относительная ошибка <
  • Повторяемость (увеличение 50 x):
    Конфокальный режим / VSI: точность = 0,003 мкм (3 нм)
  • Виброизоляция:
    Активная или пассивная
  • Условия эксплуатации:
    Температура: от 10° до 35° C
  • Размеры и масса:
    Д x Ш x В = 573 мм x 390 мм x 569 мм
  • Отражающая способность образца:
    0,1-100%
Описание

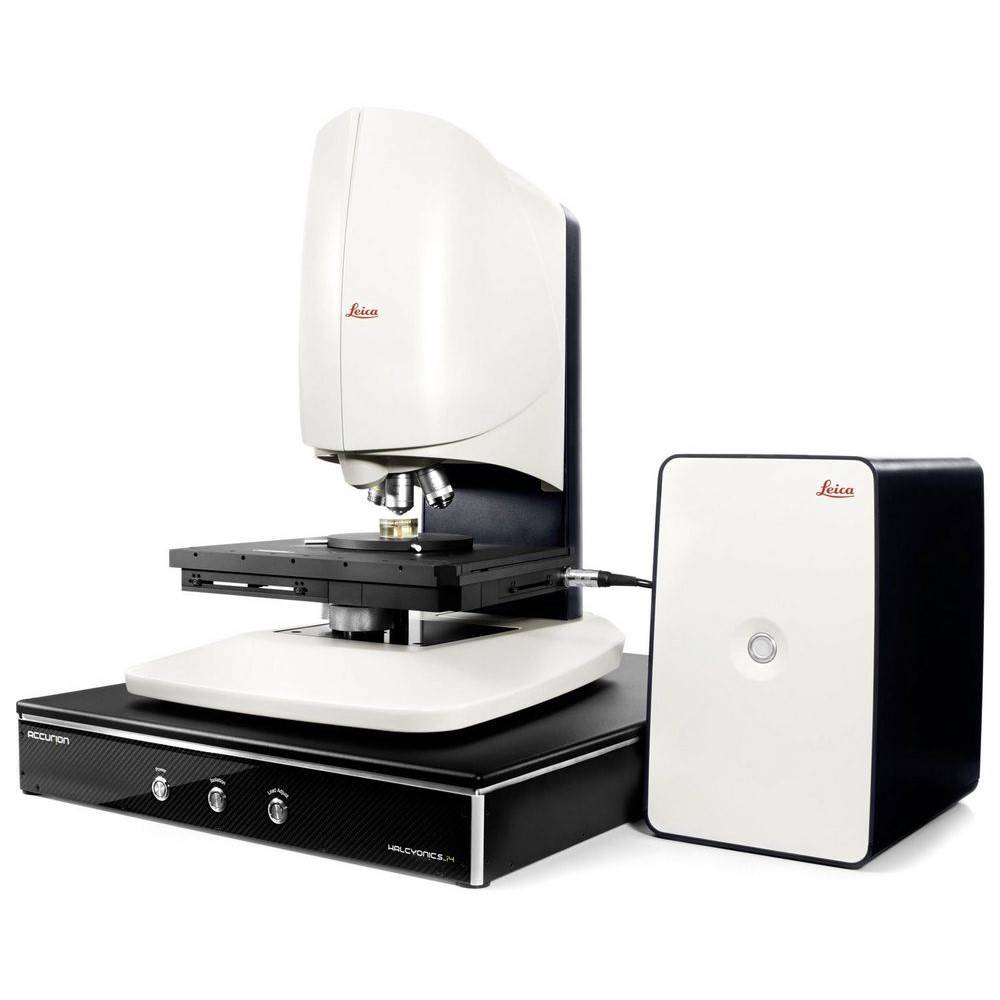

Leica DCM8 - конфокальный 3D профилометр

Область применения: Метрология поверхности.

Микроскоп Leica DCM8 предназначен для исследования топографии поверхности в конфокальном и интерферометрическом режимах с построением моделей и измерений на сканируемых поверхностях.

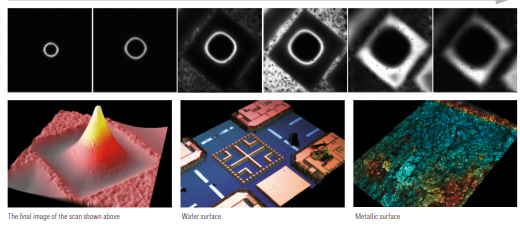

Наиболее часто используется для измерения шероховатостей и в микроэлектронике с разрешением по вертикали до 1 нм.

Использование конфокальной технологии позволяет быстро и точно осуществлять профилометрию поверхностей сложной формы или с крутыми наклонами до 70° без порчи образца.

Преимущественно используется с моторизованными осями X, Y, Z и антивибрационным столиком.

Высокоточный анализ поверхностей имеет большое значение в промышленности и науке в целях обеспечения оптимальных характеристик материалов и компонентов. Существуют однако, сложные аспекты: поверхности могут состоять из сложных структур с очень покатыми участками, что требует горизонтального разрешения в несколько микрон, или же резкие микроскопические пики и впадины, что требует разрешения по вертикали в субнанометровом диапазоне. И если высокое горизонтальное разрешение обеспечивается конфокальной микроскопией, для достижения требуемого разрешения по вертикали в субнанометровом диапазоне необходима интерферометрия.




Преимущества

„ Интерферометрия высокой четкости с оптимальным разрешением по вертикали до 0.1 нм;

„ Три метода измерения толстых и тонких пленок;

„ Четыре светодиода, позволяющие получать цветные изображения в палитре RGB: синий (460 нм), зеленый (530 нм), красный (630 нм) и белый (центральная длина волны 550 нм).

Общие характеристики:

„ Принцип измерения: бесконтактная трехмерная двухъядерная оптическая профилометрия (конфокальная регистрация и интероферометрия).

Функции

„ Получение изображений с высоким разрешением, измерение рельефов с высоким разрешением в 3D, измерение профилей, координат, толщины, шероховатости, объема, поверхности, структуры, спектральный анализ, колориметрия и т.п.

Режимы контрастирования:

„ HD конфокальный;

„ HD интерферометрия (PSI, ePSI, VSI);

„ HD светлопольный цветной, светлопольный, темнопольный;

„ конфокальный HD RGB в реальном времени.

Высота образца:

„ 40 мм в стандартной конфигурации;

„ до 150 мм с регулируемой колонкой;

„ по требованию большая высота образца.

Объективы

„ от 1.25x до 150x с конфокальным, светлопольным и темнопольным режимами;

„ от 5x до 50x в режиме интерферометрии.

Диапазон перемещения столика (XYZ):

„ по вертикали: z = 40 мм;

„ в поперечном направлении: xy = 100x75 мм (в стандартном исполнении) или до 300x300 мм;

„ различные столики больших размеров.

Диапазон сканирования по вертикали:

„ конфокальный режим: 40 мм;

„ PSI: 20 мкм;

„ ePSI: 100 мкм;

„ VSI: 10 мм.

Подсветка: светодиодные источники света:

„ красный: 630 нм;

„ зеленый: 530 нм;

„ синий: 460 нм;

„ белый: центральная длина волны 550 нм.

Отражающая способность образца: 0.1-100 %.

Размеры: (ДxШxВ) 573x390x569 мм.

Масса: 48 кг.
