      —Контроль керамических материалов методами растровой электронной микроскопии
      Контроль керамических материалов методами растровой электронной микроскопии
      Электронная микроскопия
      31 марта 2026
      Сканирующая электронная микроскопия (СЭМ) позволяет напрямую связать микроструктуру керамики с ее макроскопическими свойствами. На примере анализа оксида алюминия (Al₂O₃) разберём, как методы СЭМ и энергодисперсионной спектроскопии (ЭДС) выявляют критические дефекты: аномальный рост зерен из-за нарушения режима спекания и железосодержащие загрязнения.

      Керамические материалы находят широкое применение во многих областях, таких как машиностроение, химическая промышленность, биомедицина, и, в особенности, играют незаменимую роль в качестве ключевых базовых материалов в электронике и полупроводниковой индустрии.

      Их макроскопические свойства по своей природе определяются микроструктурой, которая представляет собой комплексное пространственное сочетание и распределение трех фаз: кристаллической, стекловидной и газовой. Объемные доли фаз, размер, форма, распределение, а также, что крайне важно, характеристики границ зерен и межфазных границ – всё это составляет микроскопическую основу, влияющую на такие свойства материала, как вязкость разрушения, электрическая прочность и высокотемпературная ползучесть.

      В процессе спекания ключом к получению высокоэффективной керамики является согласованное управление кинетикой роста зерен и процессом уплотнения. Идеальное спекание направлено на активацию механизмов массопереноса (твердофазная диффузия или жидкофазное спекание) для удаления пор и обеспечения равномерного роста зерен. Однако нарушение баланса технологических параметров, например, чрезмерно высокая температура спекания или слишком длительная выдержка, может нарушить это равновесие, спровоцировать аномальный рост зерен и формирование микроструктуры с бимодальным распределением зерен, что серьезно снижает надежность материала.

      Сканирующий электронный микроскоп (СЭМ) и интегрированный в него энергодисперсионный рентгеновский спектрометр (ЭДС или EDS) являются ключевыми методами для анализа вышеупомянутых микроструктурных особенностей. Высокое пространственное разрешение и возможность проведения элементного анализа позволяют устанавливать взаимосвязи «процесс – структура – свойство». На примере анализа разрушения керамического образца из оксида алюминия (95% Al₂O₃) прямое наблюдение и элементный анализ его свежего излома позволили выявить дефекты, возникшие при изготовлении.

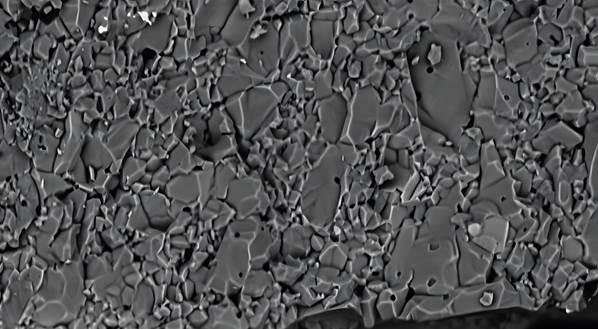

      На рисунке 1 представлено изображение излома данного керамического образца в режиме обратнорассеянных электронов (BSE). Принцип работы этого режима основан на контрасте, зависящем от атомного номера (Z-контраст), что позволяет наглядно отображать различия в среднем атомном номере микро-областей и делает его мощным инструментом для идентификации различных фаз.

      Изображение четко демонстрирует несколько ключевых особенностей микроструктуры. Во-первых, наблюдается сильная неравномерность размеров зерен: присутствуют как очень мелкие зерна (размером порядка нескольких микрометров), так и аномально разросшиеся зерна, достигающие десятков микрометров. Кроме того, эти крупные зерна имеют неправильную внешнюю форму, что указывает на потерю контроля над процессом роста. Во-вторых, заметны явно выраженные поры. Поры, имеющие округлую форму, преимущественно располагаются внутри крупных зерен, что является типичным признаком захвата пор быстро движущимися границами зерен. И наконец, на поверхности излома обнаруживаются единичные частицы с аномально ярким контрастом. Эти частицы распределены хаотически, не имеют определенной ориентационной связи с зернами матрицы и по морфологии идентифицируются как привнесенные извне загрязнения.

      Синеркон: СЭМ-изображение керамического образца
      Рисунок 1: СЭМ-изображение наглядно демонстрирует крайне неравномерное распределение зерен керамического образца, наличие аномально увеличенных зерен, сопровождающихся порами, и небольшое количество инородных фаз.

      Для точной идентификации состава этих инородных фаз и их пространственного распределения был проведен элементный картировочный анализ с использованием ЭДС, результаты которого показаны на рисунке 2.

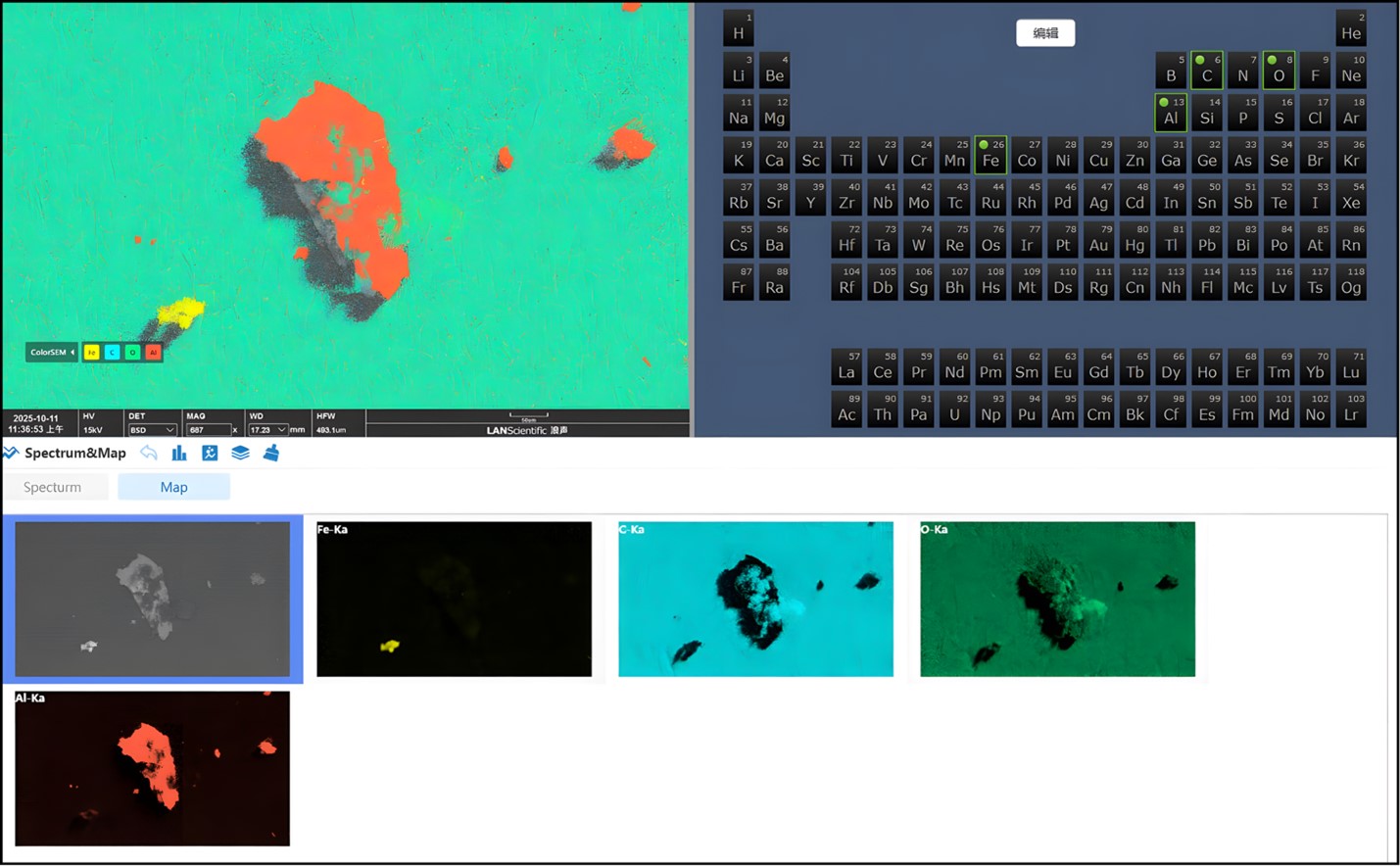

      Рисунок 2 представляет собой псевдоцветное изображение, полученное наложением сигналов характеристического рентгеновского излучения всех элементов в исследуемой области. Это изображение наглядно демонстрирует распределение элементов. Сигналы, соответствующие Al и O, равномерны и в значительной степени перекрываются, полностью воспроизводя рельеф матрицы излома, что с точки зрения элементного состава подтверждает, что материалом матрицы является Al₂O₃. В резком контрасте с этим сигнал от Fe распределен не диффузно и не равномерно, а сильно сконцентрирован в нескольких изолированных мелких точках. Эти области обогащения железом по морфологии полностью соответствуют ярким частицам, наблюдаемым на изображении в режиме BSE (рисунок 1). Данный результат служит неопровержимым доказательством того, что железо присутствует в виде дискретных, изолированных включений железосодержащей фазы, а не растворено в решетке Al₂O₃ и не образует непрерывных слоев сегрегации по границам зерен.

      Синеркон: Результаты ЭДС-анализа керамического образца
      Рисунок 2: Результаты ЭДС-анализа показывают, что основной состав керамического образца – Al₂O₃, а также присутствует примесь Fe.

      Совокупность доказательств, полученная из изображений в режиме обратнорассеянных электронов и данных элементного картирования ЭДС, позволяет провести следующий анализ и диагностику технологических причин:

      1. Нарушение режима спекания: Сильная неравномерность размеров зерен и наличие округлых пор внутри крупных зерен указывают на некорректный режим спекания. Это соответствует признакам пережога, характеризующимся аномальным ростом зерен с захватом пор.
      2. Внешнее загрязнение: Железосодержащая фаза, присутствующая в виде редких, изолированных частиц, случайно распределенных по поверхности излома, и явно дискретный характер их распределения, показанный на ЭДС-картах, являются типичными признаками внешнего загрязнения. Наиболее вероятным источником является загрязнение железом, возникающее в процессе шарового помола из-за механического износа мелющих тел и футеровки (например, изготовленных из нержавеющей стали).
      3. Недостаточная однородность сырца: Крайняя структурная неоднородность, проявляющаяся в конечной морфологии излома, часто связана с агломерацией частиц в исходном порошке или градиентами плотности, возникшими на этапе формования.

       При анализе таких изоляторов, как керамика, с помощью сканирующей электронной микроскопии главной технической проблемой является эффект заряда.

      Решение данной проблемы выбирает исходя из задач:

      • если необходимо получить высококачественное изображение и детально изучить морфологию (поры, зерна, сколы, изломы), то применяется напыление металлов (Au/Pt).
      • если необходимо получить точный элементный анализ и картирование распределения элементов, то применяется напыление углерода, что обеспечивает и отвод заряда, и отсутствие паразитных пиков в спектре.
      • если важна скорость анализа, то лучший выбор – использования низковакуумного режима, который интегрирован в сканирующий электронный микроскоп LANSEM 30.

      Задачи исследования керамических материалов

      Область применения СЭМ может быть расширена для решения более глубоких задач исследования керамических материалов:

      1. Анализ механизма разрушения: Наблюдение траектории распространения трещины на изломе (транскристаллитное или межкристаллитное разрушение) позволяет оценить прочность границ зерен и напряженное состояние у вершины магистральной трещины.
      2. Исследование кинетики спекания: Сравнение микроструктурных различий образцов, спеченных по разным режимам, дает возможность качественно и полуколичественно изучать поведение роста зерен и уплотнения.
      3. Анализ дефектов и границ раздела: Использование контраста в режиме обратнорассеянных электронов и ЭДС-анализа позволяет изучать распределение фаз, характеристики границ зерен и химический состав включений вторичных фаз, предоставляя основу для оптимизации технологических процессов.

      Применение СЭМ при работе с керамикой

      Ниже приведён систематизированный перечень конкретных типов керамики, для которых применение настольного СЭМ также является стандартной практикой:

      1. Оксидная конструкционная керамика

      Оксид алюминия (Al₂O₃):

      Объекты контроля – спечённые изделия (подложки, износостойкие детали). Определяемые параметры: средний размер зерна, остаточная открытая и закрытая пористость, наличие примесных сегрегаций (Si, Ca, Mg) по границам зёрен и в тройных точках.

      Диоксид циркония (ZrO₂), частично стабилизированный:

      Контролируемая продукция – керамические зубные протезы, ножи, детали арматуры. Оценивается однородность тетрагональной фазы, отсутствие моноклинных включений, равномерность распределения стабилизатора (Y₂O₃, CeO₂) методом EDS-картирования.

      Пористая керамика на основе золы-уноса ТЭС:

      Исследуются форма пор, их размер и степень взаимной сообщаемости (при увеличениях ×500–×2000) для оценки пригодности материала в качестве фильтрующего элемента или теплоизоляционного заполнителя.

      2. Функциональная (электрофизическая) керамика

      Титанат кальция-меди (CCTO, CaCu₃Ti₄O₁₂):

      Цель контроля – проверка корреляции между микроструктурой (размер зерна, толщина границ зерен) и гигантской диэлектрической проницаемостью. EDS-анализ позволяет выявить неоднородности легирования (Li, F) и локальное обогащение медью.

      Цирконат-титанат свинца (PZT):

      С использованием детектора обратнорассеянных электронов (BSE) визуализируется доменная структура и оценивается однородность распределения Pb, Zr, Ti по зёрнам. Наличие сегрегаций идентифицируется по контрасту BSE-изображения.

      Иттрий-алюминиевый гранат (YAG):

      Для прозрачной лазерной керамики контролируются рассеивающие центры: остаточные поры, включения второй фазы (например, Al₂O₃), микротрещины по границам зёрен. Разрешающая способность настольного СЭМ (20–30 нм) достаточна для обнаружения критических дефектов.

      Многослойные керамические конденсаторы (MLCC):

      На поперечных сколах анализируется граница раздела между сегнетоэлектрическим слоем (BaTiO₃) и внутренним электродом (Ni). Фиксируются диффузионные зоны, отслоения, трещины, влияющие на ёмкость и токи утечки.

      3. Биокерамика

      Гидроксиапатит (HA, Ca₁₀(PO₄)₆(OH)₂):

      Контроль пористых имплантатов и покрытий включает измерение макропористости (>100 мкм) и оценку стехиометрического соотношения Ca/P методом EDS (допустимая погрешность 1–2 %). Дополнительно выявляются зоны растворения и вторичной кристаллизации после испытаний in vitro.

      4. Керамические композиты и покрытия

      Композит Al₂O₃–TiC (инструментальная керамика):

      На BSE-изображениях визуализируются частицы TiC (светлый контраст). Контролируется равномерность их распределения и отсутствие агломератов, снижающих режущие свойства.

      Термобарьерные покрытия YSZ (ZrO₂, стабилизированный Y₂O₃):

      На поперечных шлифах анализируются микротрещины, расслоения и толщина термоокисленного слоя (TGO). Методика применима для операционного контроля плазменного напыления.

      Стеклокерамика (ситаллы):

      Определяются размер, форма и объёмная доля кристаллической фазы, выделившейся из стекла. Контраст BSE обусловлен различием среднего атомного номера кристаллитов и остаточного стекла. Пример – ситаллы системы Li₂O–Al₂O₃–SiO₂ с игольчатыми кристаллами β-эвкриптита.

      Настольный сканирующий электронный микроскоп не заменяет напольные сканирующие электронные микроскопы с полевой эмиссией для наноразмерной керамики, однако его возможностей (разрешение до 10–30 нм, встроенный EDS, режимы SE/BSE) достаточно для контроля более 95 % серийно выпускаемой технической, биологической и строительной керамики. Основные преимущества метода: оперативность (15–20 минут на образец), отсутствие требований к криогенному обеспечению и возможность установки непосредственно в технологической лаборатории. Внедрение настольного СЭМ в керамическом производстве и НИОКР позволяет значительно повысить информативность микроструктурного анализа по сравнению с оптической микроскопией.

      Оборудование
      В демозале
      Настольный сканирующий электронный микроскоп LANSEM 30
      Настольные сканирующие электронные микроскопы
      Настольный сканирующий электронный микроскоп LANSEM 30
      Настольный сканирующий электронный микроскоп LANSEM 20
      Настольные сканирующие электронные микроскопы
      Настольный сканирующий электронный микроскоп LANSEM 20

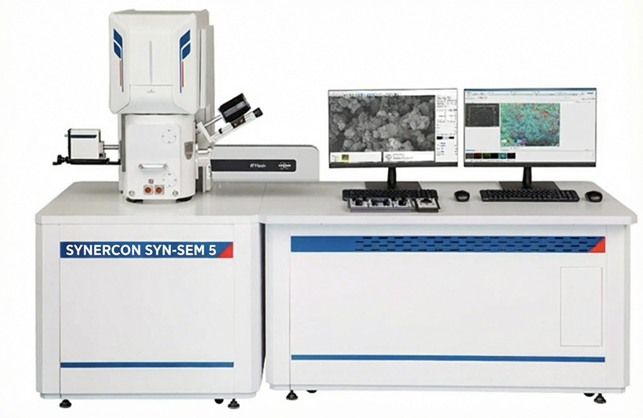

      Сканирующий электронный микроскоп полевой эмиссии SYN-SEM 5
      Сканирующие электронные микроскопы SYN-SEM
      Сканирующий электронный микроскоп полевой эмиссии SYN-SEM 5
      Система нанесения токопроводящих покрытий SYNERCON Multi Coat LV
      Пробоподготовка для электронной микроскопии
      Система нанесения токопроводящих покрытий SYNERCON Multi Coat LV
      Система нанесения токопроводящих покрытий SYNERCON Carbon Coat LV
      Пробоподготовка для электронной микроскопии
      Система нанесения токопроводящих покрытий SYNERCON Carbon Coat LV
