Ключевое нововведение – введение двух методов проведения испытаний:
- Метод А – основан на нормировании скорости деформации;
- Метод Б – основан на нормировании скорости нагружения в упругой области.
Метод А является предпочтительным, так как он минимизирует вариацию скорости испытания в момент определения характеристик, чувствительных к скорости деформации. В свою очередь, метод А делится на два режима управления:
- Метод А1 – управление с замкнутым контуром по обратной связи от экстензометра;
- Метод А2 – управление с разомкнутым контуром по расчетной скорости деформации рабочей длины образца.
Почему метод А1 – это новый стандарт точности
Метод А1 предполагает непосредственное управление скоростью деформации έl на основе сигнала обратной связи, поступающего от экстензометра. Это означает, что испытательная машина в реальном времени корректирует скорость перемещения траверсы так, чтобы фактическая скорость деформации в рабочей части образца точно соответствовала заданной целевой скорости — независимо от жесткости машины, податливости захватов или особенностей поведения материала.
ГОСТ 1497-2023 регламентирует следующие целевые скорости деформации:
| Скорость | Значение, с-1 | Применение |
|---|---|---|
|
Скорость 1 |
0,00007 |
Определение σТВ |
|
Скорость 2 |
0,00025 |
Определение σТН и протяженности площадки текучести |
|
Скорость 3 |
0,002 |
Определение σв, δ, δgt, δg, ѱ |
|
Скорость 4 |
0,0067 |
Определение σв (рекомендуемая, если не указано иное) |
Допустимое отклонение фактической скорости деформации от целевой составляет ±20%.
ВИДЕОЭКСТЕНЗОМЕТР – ключевое условие для метода А1
Для реализации метода А1 необходимо средство измерения деформации, способное обеспечить управление с обратной связью. Традиционные контактные экстензометры имеют ограничения: они могут повредить поверхность образца, соскальзывать при больших деформациях или вносить дополнительную нагрузку.
Видеоэкстензометр лишен этих недостатков. Его принцип работы основан на бесконтактном отслеживании контрастных меток на поверхности образца с помощью высокоскоростной камеры. Это позволяет:
- измерять деформацию с самого начала испытания, без влияния на образец;
- работать в широком диапазоне деформаций — вплоть до разрушения;
- исключить погрешности, связанные с проскальзыванием или повреждением образца;
- компенсировать эффекты отклонения образца из плоскости.
Для метода А1 критически важно, чтобы видеоэкстензометр обеспечивал высокую частоту обновления данных и малую задержку сигнала — только так можно реализовать замкнутый контур управления в реальном времени.
ES-L.25: готова к работе по методу А1
Машина испытательная универсальная электромеханическая ES-L.25 — это современное решение, полностью соответствующее требованиям ГОСТ 1497-2023 для проведения испытаний по методу А1.
Ключевые характеристики модели:
| Параметр | Значение |
|---|---|
| Верхний предел нагрузки | 25 кН |
| Диапазон измерения силы | 0,2–100% от ВПИ (от 50 H до 25 кН на одном датчике) |
| Точность измерения силы | ±0,36% |
| Диапазон скорости перемещения траверсы | 0,0001–1000 мм/мин |
| Точность задания скорости | ±0,2% |
| Диапазон измерения перемещения /точность |
от 0 до 0,3 мм (±0,005 мм); от 0,3 до 10 мм (±0,01 мм); свыше 10 мм (±0,2%) |

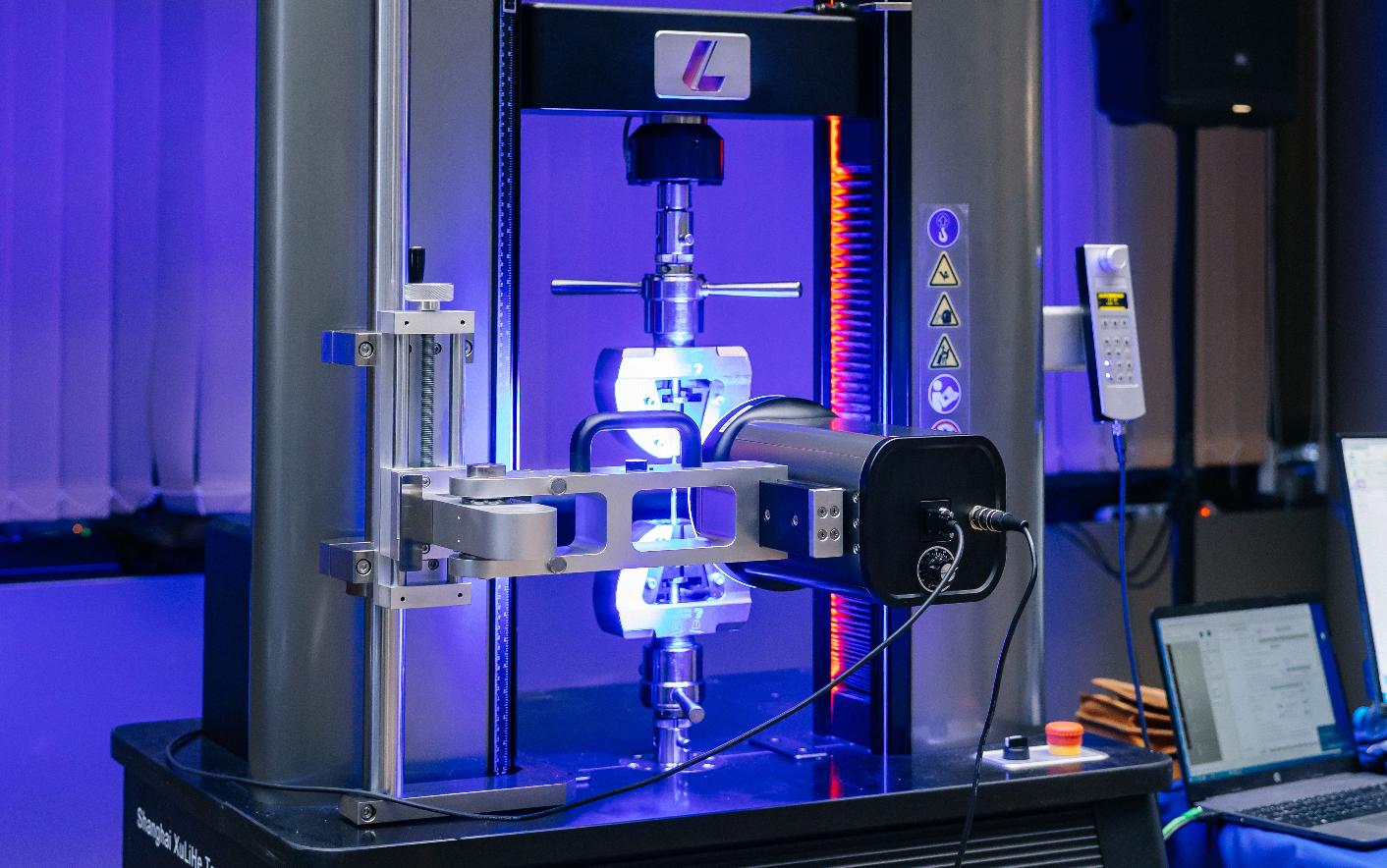

Машина оснащена видеоэкстензометром, что позволяет реализовать замкнутый контур управления по скорости деформации (Видео с примером реализации) – то есть работать именно по методу А1. Это означает, что при испытании машина автоматически поддерживает целевую скорость деформации, заданную оператором, корректируя скорость траверсы на основе данных видеоэкстензометра в реальном времени.
Программное обеспечение машины позволяет гибко настраивать все этапы испытания в соответствии с требованиями ГОСТ 1497-2023: задавать различные целевые скорости для разных участков диаграммы, переключаться между скоростями без скачков напряжения, автоматически рассчитывать все механические характеристики — от предела пропорциональности до относительного сужения после разрыва.
- Соответствие актуальному стандарту – испытания проводятся по ГОСТ 1497-2023, что исключает риски при сдаче продукции и арбитражных разбирательствах.
- Минимальная неопределенность результата – управление по замкнутому контуру исключает влияние жесткости машины и податливости захватов на скорость деформации в момент определения предела текучести.
- Бесконтактное измерение деформации – видеоэкстензометр не повреждает образец, работает вплоть до разрушения и позволяет измерять деформацию в любом участке рабочей длины.
- Автоматизация расчета характеристик – программное обеспечение машины рассчитывает все требуемые стандартом характеристики, включая σ0,2, σТВ, σТН, σв, δ, ѱ, δgt, δg и другие.
- Широкий диапазон скоростей – позволяет работать на всех регламентированных скоростях деформации, включая низкие скорости для точного определения предела текучести и высокие — для определения временного сопротивления.
Заключение
Внедрение метода А1 по ГОСТ 1497-2023 — это не просто смена методики, а переход на новый уровень точности и воспроизводимости результатов испытаний. Машина ES-L.25 с видеоэкстензометром — это готовое решение для лабораторий, которые хотят работать по актуальному стандарту, получая достоверные и сопоставимые результаты.

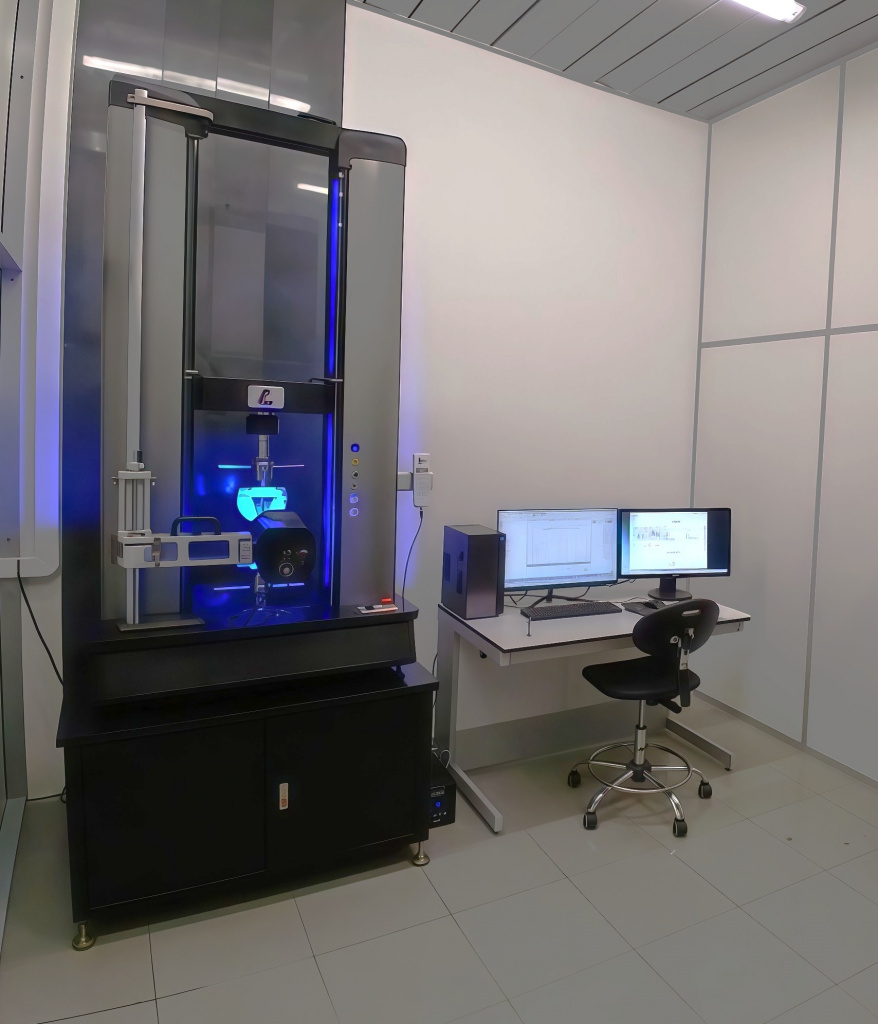

Приглашаем вас посетить наш демонстрационный зал, чтобы лично оценить возможности ES-L.25 и увидеть работу метода А1 в действии.
