1. Разрезной стержень Гопкинсона для испытаний на растяжение
Предназначен для динамических испытаний механических свойств при высоких скоростях деформации
|
Параметр |
Значение |
|
Диапазон скоростей деформации |
10²–10³ с⁻¹ |
|
Диаметр волноводного стержня |
15 mm |

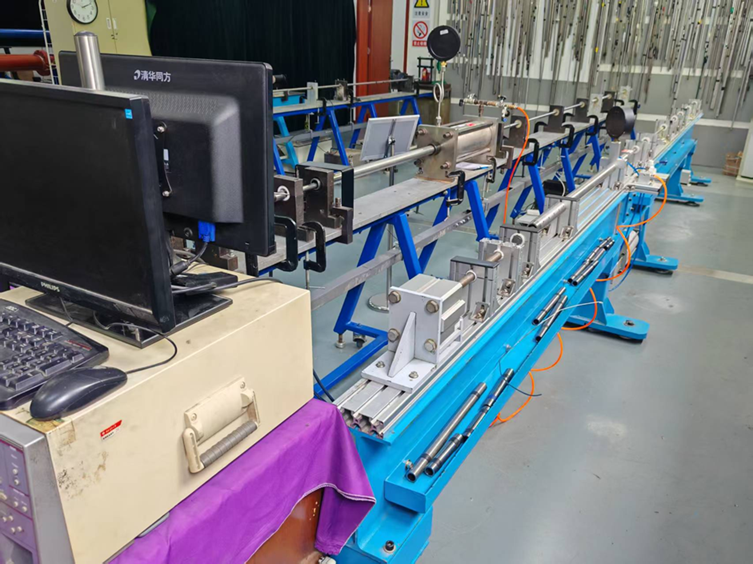

Рисунок 1: Система разрезного стержня Гопкинсона для испытаний на растяжение
2. Разрезной стержень Гопкинсона для испытаний на сжатие
Предназначен для динамических испытаний механических свойств при высоких скоростях деформации
|
Параметр |
Значение |
|
Диапазон скоростей деформации |
10²–10⁴ с⁻¹ |
|
Диаметр волноводного стержня |
15 mm |

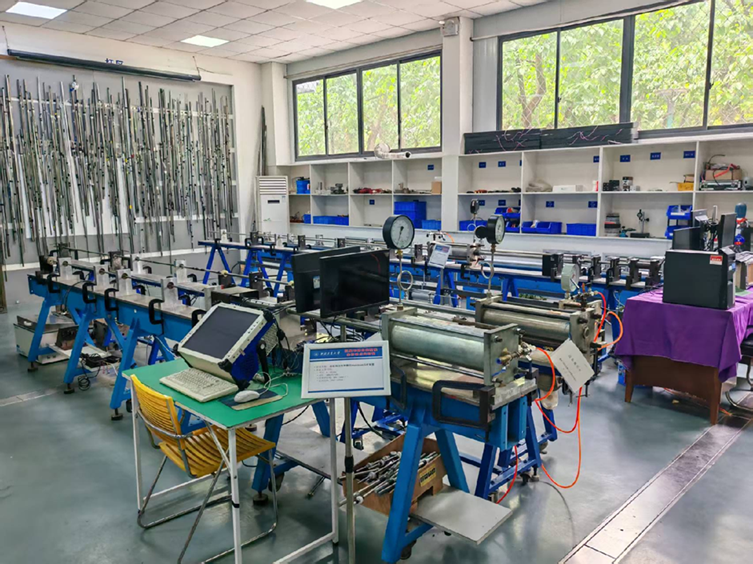

Рисунок 2: Система разрезного стержня Гопкинсона для испытаний на сжатие — компоновка оборудования
3. Одноосная однонаправленная электромагнитная система Гопкинсона
|
Параметр |
Значение |
|
Максимальная нагрузка |
3–300 т |
|
Длительность импульса |
300–1000 мкс |
|
Растяжение и сжатие |
Одна установка обеспечивает испытания как на растяжение, так и на сжатие |
|
Испытания при высоких скоростях деформации |
Обеспечивает динамические испытания механических свойств при высоких скоростях деформации |
|
Ударное нагружение |
Обеспечивает приложение интенсивной ударной нагрузки к крупногабаритным конструкциям |
|
Программируемая форма импульса |
Синусоидальная, трапецеидальная, билинейная |
|
Высокотемпературные испытания |
Обеспечивает испытания при высокой температуре и высокой скорости деформации; температура < 1200 °C |
4. Одноосная двунаправленная электромагнитная система Гопкинсона
|
Параметр |
Значение |
|
Тип нагружения |
Одноосное двунаправленное симметричное нагружение |
|
Максимальная нагрузка |
3–150 т |
|
Длительность импульса |
300–1000 мкс |
|
Погрешность синхронизации |
< 3 мкс |
|
Растяжение и сжатие |
Одна установка обеспечивает испытания как на растяжение, так и на сжатие |
|
Испытания при высоких скоростях деформации |
Обеспечивает динамические испытания механических свойств при высоких скоростях деформации |
|
Управление последовательностью нагружения |
Сначала растяжение, затем сжатие, либо в обратной последовательности |
|
Динамическое разрушение |
Обеспечивает динамические испытания на разрушение при симметричном нагружении |
|
Форма нагрузочного импульса |
Синусоидальная, трапецеидальная, билинейная |

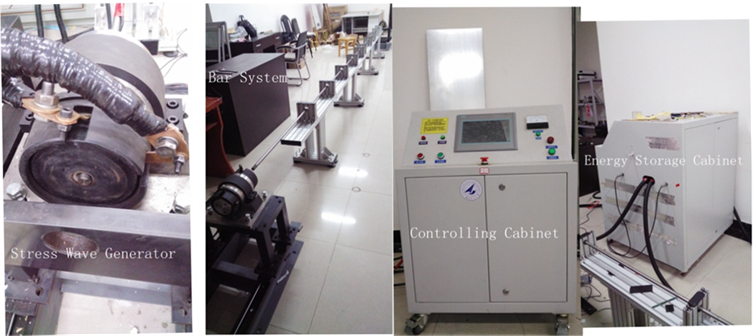

Рисунок 3: Одноосная двунаправленная электромагнитная система Гопкинсона
5. Двухосная четырехнаправленная электромагнитная система Гопкинсона
|
Параметр |
Значение |
|
Тип нагружения |
Двухосное четырехнаправленное симметричное нагружение |
|
Максимальная нагрузка |
3–150 т |
|
Длительность импульса |
300–1000 мкс |
|
Погрешность синхронизации |
< 3 мкс |
|
Растяжение и сжатие |
Одна установка обеспечивает испытания как на растяжение, так и на сжатие |
|
Испытания при высоких скоростях деформации |
Обеспечивает динамические механические испытания при высоких скоростях деформации в условиях двумерного напряженного состояния |
|
Определение огибающих |
Определяет огибающие текучести, пластического течения и разрушения при различных соотношениях напряжений в условиях двумерного напряженного состояния |
|
Одноосный режим |
Может использоваться в одноосном двунаправленном режиме с полным набором функциональных возможностей системы Гопкинсона |
|
Форма нагрузочного импульса |
Синусоидальная, трапецеидальная, билинейная |

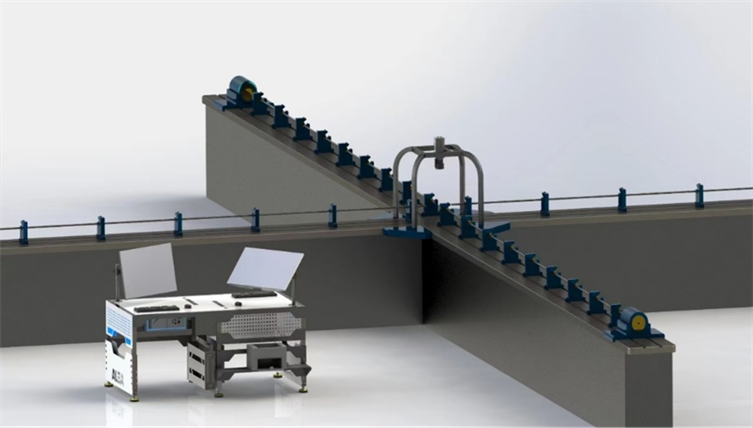

Рисунок 4: Двухосная четырехнаправленная электромагнитная система Гопкинсона — общий вид системы

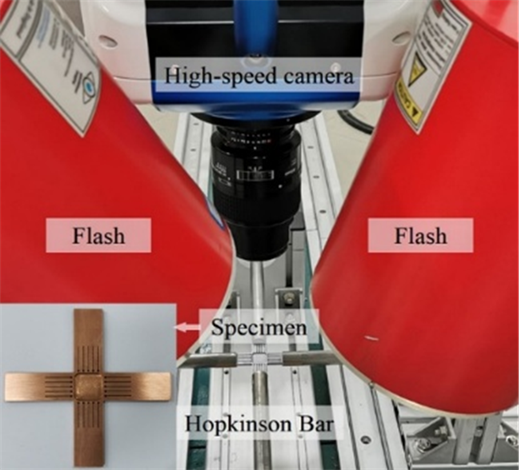

Рисунок 5: Конфигурация двухосного четырехнаправленного нагружения

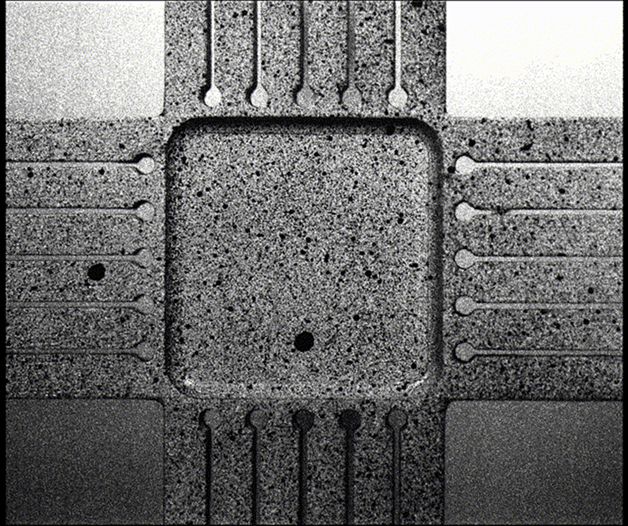

Рисунок 6: Двухосное четырехнаправленное нагружение — пример работы системы
