Стилоскоп — прибор для предварительного анализа и разбраковки металлов по их спектрам излучения.
Стилоскопирование — качественный спектральный анализ на наличие легирующих элементов, которому подвергают все элементы котлов и трубопроводов, изготовленные из легированной стали, а также наплавленный металл сварных соединений этих элементов.
Стилоскопирование: описание метода анализа
Раскаленные пары каждого металла имеют свои вполне определенные линии в спектре, свойственные только одному этому металлу. Стилоскопированию подвергается металл шва при применении всех видов сварки с использованием легированных присадочных материалов. При неудовлетворительных результатах стилоскопического контроля производится повторный контроль деталей и металла швов тех же узлов сварных соединений, на удвоенном количестве точек. При неудовлетворительном результате повторного контроля производится спектральный или химический анализ деталей и металла шва, результаты которого считаются окончательными.
Если установлено несоответствие марки использованных присадочных материалов хотя бы на одном сварном соединении, то стилоскопированию подвергают металл швов всех однотипных сварных соединений, выполненных данным сварщиком.
Стилоскопы используют как непосредствено в цехах, так и в лаборатории и делятся на переносные и стационарные. Решение об отнесении металла к той или иной марке принимает оператор (стилоскопист) визуально по интенсивности свечения каждого элемента.
В связи с этим можно отметить следующие недостатки метода:
- Необходимость хорошей подготовки операторов. Первичное обучение работе на стилоскопе занимает около 2 месяцев, для получаения достоверных результатов специалист должен иметь практику работы на стилоскопе не менее полугода;
- Качественный анализ, невозможность определения примесей;
- Субъективность результатов, влияние человеческого фактора;
- Длительная работа на стилоскопе вредна для здоровья оператора (влияет на зрение).
Современные аналоги стилоскопов

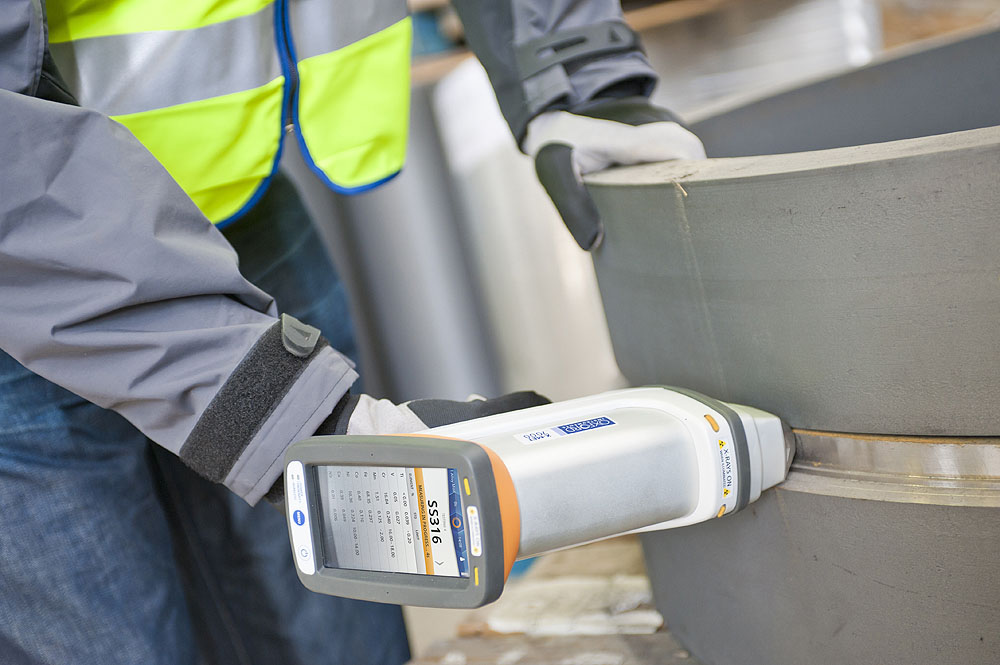

На современных производствах используют новые методы экспресс анализа, идентификации и определения марки металлов. В полной мере заменить стилоскоп может рентгено-флуоресцентный портативный анализатор металлов X-MET 8000. Анализатор X-MET исключает влияние человеческого фактора на результат испытания. Результатом 2-5-ти секундного измерения является поэлементный химический состав и марка стали или сплава согласно ГОСТ. Научиться работать на X-MET можно в течение нескольких часов. Руководство предприятий, эксплуатирующие анализаторы X-MET, перестают зависеть от высококвалифицированных специалистов и могут поручить работу по определению марки металла практически любому работнику. Неразрушающий метод анализа и возможность точного количественного анализа абсолютно любых металлов делает анализатор X-MET незаменимым инструментом при организации работы современного производства.
Стилоскоп, как и рентгено-флуоресцентный анализатор, не дает информации о содержании углерода, серы и фосфора в сталях. Это ограничение не позволяет проводить полную сортировку и анализ углеродистых и низколегированных сталей. Для этих целей используются оптико-эмиссионные анализаторы PMI-MASTER. Данный прибор использует тот же (спектральный) принцип работы, что и стилоскоп. Современная цифровая автоматическая обработка спектра и использование инертного газа (аргона) позволяют проводить точный количественный анализ любых типов сталей с высокой точностью в условиях лаборатории, цеха, улицы.
