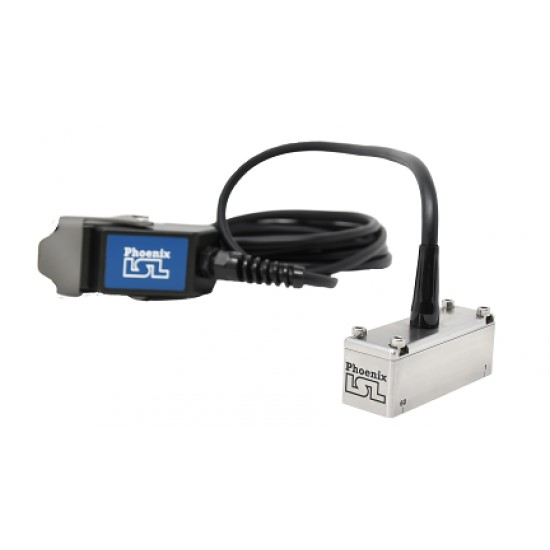

Линейный фазированный преобразователь PA-W70-5L60
Ультразвуковые дефектоскопы/Ультразвуковые преобразователи и призмы
Узнать цену
Высокопроизводительные линейные преобразователи на фазированных решетках с пьезокомпозитными элементами для обеспечения высокого разрешения и максимальной чувствительностью.
Узнать цену
Технические характеристики
  • Тип матрицы:
    Линейная
  • Частота, МГц:
    5,0
  • Количество элементов (n):
    60
  • Расстояние между элементами (P), мм:
    1,0
  • Тип разъема:
    IPEX
Описание

Высокопроизводительные линейные преобразователи на фазированных решетках с пьезокомпозитными элементами для обеспечения высокого разрешения и максимальной чувствительностью.

Преобразователи выпускаются в прочном корпусе из нержавеющей стали для работы в любых производственных и погодных условиях. Датчики на фазированных решетках компании Phoenix ISL совместимы с приборами всех ведущих производителей.

Тип матрицы

Линейная

Частота, МГц

5,0

Количество элементов (n)

60

Расстояние между элементами (P), мм

1,0

Тип разъема

IPEX

Геометрия передней грани

Плоская


Высокопроизводительные линейные преобразователи на фазированных решетках с элементами, разработанными на основе пьезокомпозитов для изображения с высоким разрешением и обеспечениям максимальной чувствительности.

Выполненные в ударопрочном корпусе из нержавеющей стали для обеспечения надежной работы при проведении контроля в условиях производства. Линейные фазированные антенные решетки производства Phoenix ISL совместимы дефектоскопами всех ведущих производителей.

Технические характеристики преобразователя:

Тип матрицы

Линейная

Тип датчика

Контактный

Частота, МГц

5,0

Количество элементов (n)

60

Расстояние между элементами (P), мм

1,0

Апертура (A), мм

60,0

Ширина (E), мм

10

Расстояние от 1-го эл-та до переднего края, мм

5,5

Длина (L), мм

70

Ширина (W), мм

23

Высота (H), мм

25

Расстояние между винтами крепления, мм

17W x 58L

Тип разъема

IPEX, D78

Вывод кабеля

Сверху

Материал корпуса

Нержавеющая сталь

Геометрия передней грани

Плоская



Комплект поставки:

  • Датчик ФР с кабелем и разъемом IPEX (или другой разъем по предварительному заказу);

  • Паспорт с характеристиках датчика;

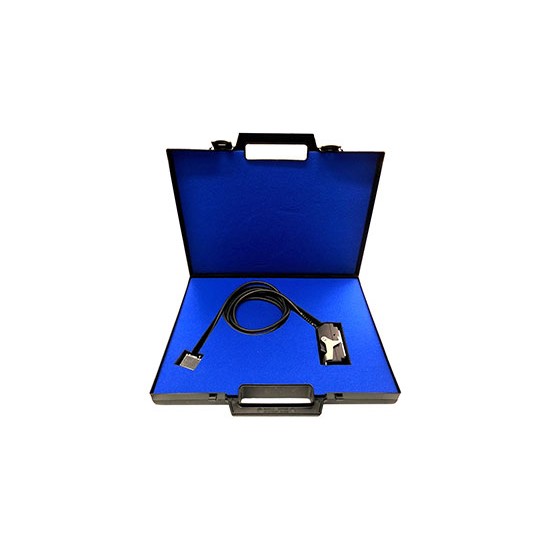

  • Ударопрочный кейс
