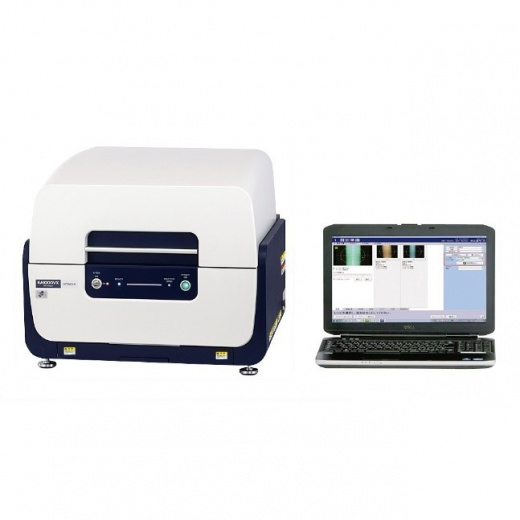

Рентгено-флуоресцентный спектрометр EA1000VX

EA1000VX разработан с учетом последних требований экологического законодательства; легко и быстро измерять опасные вещества согласно 37 регламенту ТР ЕАЭС 037/2016 и другим международным стандартам. Высокоскоростные измерения и различные новые функции значительно повышают эффективность контроля.

Перечень опасных веществ, содержание которых в изделиях электротехники и радиоэлектроники с превышением допустимой концентрации в однородных (гомогенных) материалах, применяемых в конструкциях изделий электротехники и радиоэлектроники, на которые распространяется действие технического регламента Евразийского экономического союза "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники" (ТР ЕАЭС 037/2016), запрещено

Высокая скорость измерения

Время измерения было значительно улучшено по сравнению со стандартными приборами: одна десятая для металлических образцов и одна треть для пластиковых образцов по сравнению с обычной моделью SEA1000AII. Это приводит к гораздо большей общей пропускной способности.

Примечание. Общее время измерения определяется как время, необходимое для достижения предела обнаружения 20 ppm для Cd и 100 ppm для других элементов (измеряется в рекомендованных условиях Hitachi High-Tech).

Сравнение моделей:

Детектор высокой скорости анализа (Vortex®)

EA1000VX оснащен лучшим в мире детектором высокой скорости счета «Vortex», который обнаруживает со скоростью 150000 cps  и не требует LN2, что обеспечивает улучшенный уровень чувствительности и разрешения.

Новая версия программного обеспечения для измерения опасных веществ с множеством новых функций - Функция определения материала образца –

Программное обеспечение автоматически определяет образцы материалов и выбирает подходящие условия контроля.

Улучшенная работоспособность - Панель управления -Пользователь может контролировать состояние измерения через индикатор выполнения на панели управления, а также звуковые индикаторы.

Разнообразие стандартных эталонных образцов

Доступно множество стандартных эталонных образцов, разработанных и изготовленных с учетом опыта и требования мировых законодательств, к ним относятся не только элементы с ограничением RoHS (Cd, Pb, Hg, Br и Cr), но также и другие элементы, такие как хлор (Cl), сурьма (Sb) и олово (Sn) и другие.

Образец чейнджер (опционально)

Опциональный чейнджер позволяет проводить непрерывные измерения до 12 образцов.

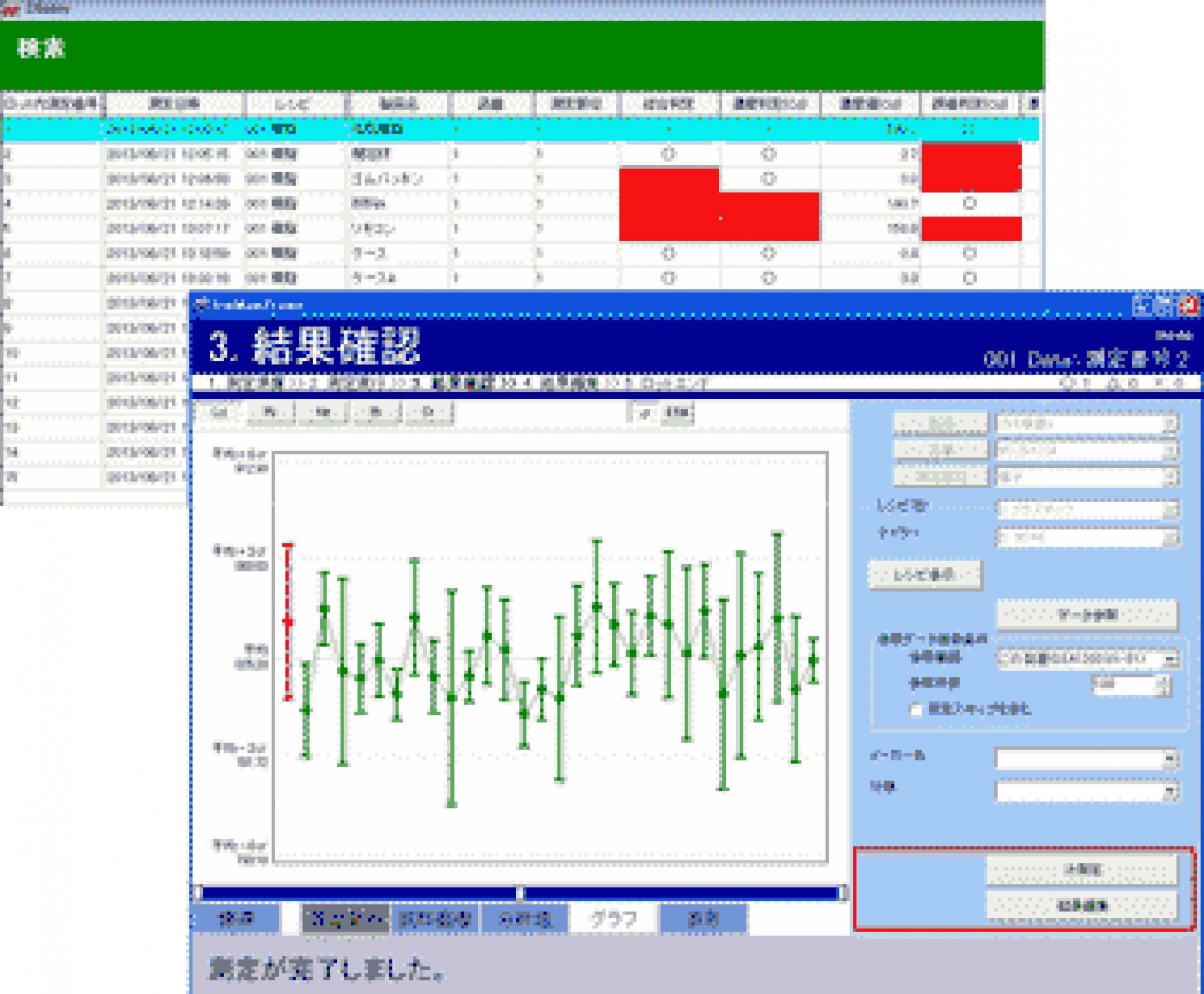

Управление данными и тенденциями с помощью программного обеспечения для измерения опасных веществ версии 2.

Программное обеспечение управляет данными (поиск, просмотр, анализ, редактирование, печать и подготовка отчетов), измеренными одним или несколькими инструментами, что позволяет повысить эффективность контроля и снизить затраты.

Технические характеристики:

Директива RoHS / ELV обязывает регулировать концентрацию свинца в электрохимическом никелировании. Пример применения прибора для флуоресцентного рентгеновского анализа используется для измерения следовых количеств свинца в никелевом покрытии.

В качестве примера было измерено никелирование покрытие. Использовался образец с известной концентрацией, чтобы можно было также проверить точность.

Рентгено-флуоресцентный спектрометр использовался для измерения свинца при никелировании без меди на меди. В этом тесте используется метод тонкопленочных ФП для расчета толщины покрытия и концентрации свинца. В качестве предварительного условия для метода тонкопленочных ФП площадь образца должна быть больше радиуса рентгеновского излучения. Таблица 1 показывает условия измерения. Для расчета концентрации Р использовалось напряжение условия 2 (15 кВ).

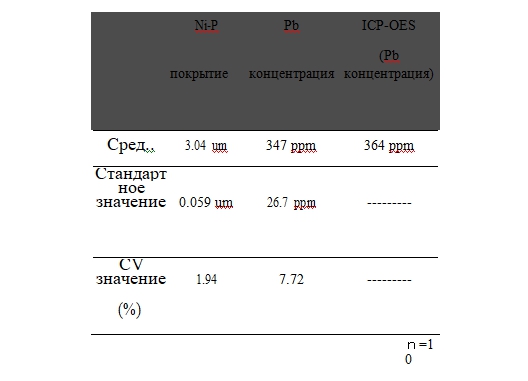

Таблица 2 - Результаты для свинца в никелевом электроосаждении методом тонкопленочных ФП

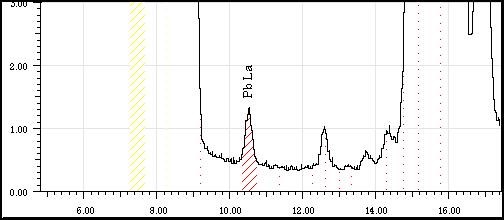

Образец с 3 мкм никелевым покрытием без покрытия, содержащим приблизительно 360 ppm свинца, был измерен 10 раз в одном и том же месте. Таблица 2 показывает результаты, а Рисунок 1 показывает спектр. В Таблицу 2 также включены результаты эмиссионной спектрометрии ICP (ICP-OES) для образца с той же поверхностью.

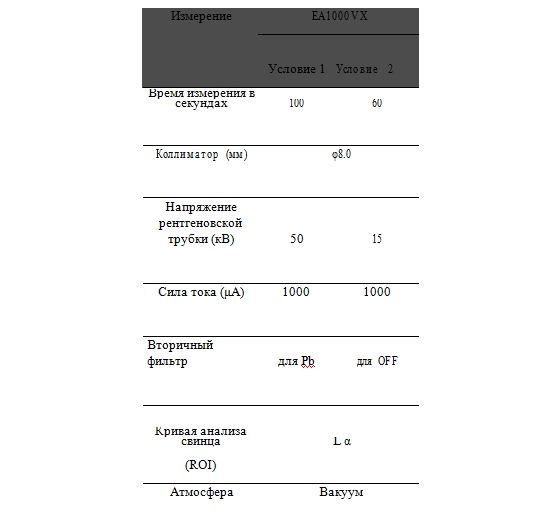

Таблица 1 - Условия измерения свинца в никелевом электроизоляционном покрытии с использованием метода тонкопленочных ФП

Эти результаты показывают, что свинец может быть обнаружен в никелированном электроэлектронном покрытии со временем измерения всего 100 секунд. Повторяемость имела значение CV приблизительно 8%. Это применение должно быть выполнено в вакууме, потому что необходимо измерить фосфор в никелированном электроосаждении. Если измерения не могут быть выполнены в вакууме (вакуумное оборудование недоступно), фосфор.

Концентрация может быть зафиксирована перед расчетами для определения толщины пленки при управлении концентрацией свинца.

Кроме того, для повышения точности измерений рекомендуется приобрести образец никелирования без электрического покрытия с известной концентрацией свинца, зарегистрировать его в условиях измерения в этом кратком описании, а затем измерить образец.

Образцы и методы испытаний

Флуоресцентный рентгеновский анализ также можно выполнить, кювету для образца элюатом. Однако процесс предварительной обработки занимает значительное время и усилия. Во многих случаях концентрация элюата меньше, чем концентрация в реальном образце, потому что образец был только частично растворен.

Концентрацию свинца в игрушках измеряли с помощью неразрушающего флуоресцентного рентгеновского анализа. Эти результаты затем сравнивали с концентрацией растворенных образцов.

Исследуемые материалы:

Тестовые материалы:

1. Деревянные

2. Резина

3. Пластиковые

4. Синтетическая кожа

Дерево                                                                  Резина                                           Пластик                                        Синтетическая кожа

Предварительная подготовка

Оптико-эмиссионная спектрометрия (ICP-OES)

Образец: Образец был нарезан до подходящего размера (приблизительно 0,5 г).

Растворитель: HCl 0,07 моль / л, 25 мл

Метод растворения: взбалтывать в течение одного часа при 37 ° C

± 0,2 ° C и затем оставляют стоять в течение одного часа при 37 ° C ± 0,2 ° С

Флуоресцентный рентгеновский анализ Образец: без предварительной обработки

Оборудование

Флуоресцентный рентгенография:

Применяемое оборудование HITACHI EA6000VX XRF SEA1000АS EA1200VX

Эмиссионная спектрометрия: SPS5520

Измерение

Калибровочную кривую для пластика использовали для флуоресцентного рентгеновского анализа. Как и в случае измерений, соответствующих директиве RoHS, коррекция формы выполнялась с использованием рассеянного рентгеновского излучения.

Для эмиссионного спектрохимического анализа стандартный раствор для атомно-абсорбционного анализа разбавляли для создания стандартного раствора для калибровочной кривой, и для измерений использовали метод калибровочной кривой.

Результаты

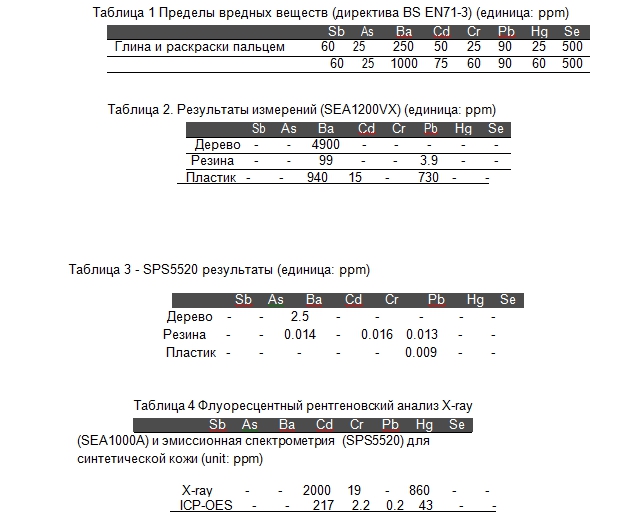

В таблице 1 приведены пороговые значения безопасности игрушек, указанные в EN71-part3.

В таблицах 2 и 3 показаны результаты флуоресцентного рентгеноструктурного и эмиссионного спектрохимического анализа соответственно. Флуоресцентный рентгеновский анализ подтвердил присутствие Ba и других элементов, которые считаются компонентами краски, а также Cd и других элементов в пластике. Некоторые из этих пунктов превысили пределы концентрации в EN71. С другой стороны, эмиссионный спектрохимический анализ обнаружил, что значения намного ниже, чем те, которые были обнаружены при флуоресцентном рентгеновском анализе. Эти значения также были ниже, чем стандарты EN71. Это сравнение показывает, что флуоресцентный рентгеновский анализ имеет тенденцию давать более высокие значения.

Показаны результаты флуоресцентного рентгеноструктурного и эмиссионного спектрохимического анализа соответственно. Флуоресцентный рентгеновский анализ подтвердил присутствие Ba и других элементов, которые считаются компонентами краски, а также Cd и других элементов в пластике. Некоторые из этих пунктов превысили пределы концентрации в EN71. С другой стороны, эмиссионный спектрохимический анализ обнаружил, что значения намного ниже, чем те, которые были обнаружены при флуоресцентном рентгеновском анализе. Эти значения также были ниже, чем стандарты EN71. Это сравнение показывает, что флуоресцентный рентгеновский анализ имеет тенденцию давать более высокие значения.

Таблица показывает сравнение флуоресцентного рентгеновского и эмиссионного спектрохимического анализа.

В то время как результаты эмиссионного спектрохимического анализа растворенных образцов и прямого неразрушающего рентгеновского измерения не всегда совпадают, флуоресцентный рентгенографический анализ точно обнаруживает присутствие контролируемых веществ в образцах. В то время как содержание материала мало, оно действительно мигрирует, поэтому необходимо исследовать концентрацию.

В тех случаях, когда необходимо измерить много образцов, необходимо иметь метод скрининга, который может быстро рассчитать концентрации и обнаружить присутствие контролируемых веществ. Подозрительные образцы могут быть проанализированы более точно.

Эти результаты в этой краткой заявке подтверждают, что флуоресцентный рентгеновский анализ может легко измерить опасность миграции и является эффективным методом скрининга.
