Рентгено-флуоресцентный спектрометр EA6000VX XRF

Высокочувствительный XRF-анализатор EA6000VX способен определять опасные вещества по всей поверхности, а также измерять микроскопические точки в указанной области; задачи, которые невозможно выполнить с помощью традиционных инструментов XRF.

RoHS инспекция по 37 регламенту ТР ЕАЭС 037/2016

Эффективно измеряет RoHS ограниченные вещества, содержащиеся в смоле и металлах с высокой чувствительностью. Вы можете указать области для измерения даже на сложных образцах геометрии.

Перечень опасных веществ, содержание которых в изделиях электротехники и радиоэлектроники с превышением допустимой концентрации в однородных (гомогенных) материалах, применяемых в конструкциях изделий электротехники и радиоэлектроники, на которые распространяется действие технического регламента Евразийского экономического союза "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники" (ТР ЕАЭС 037/2016):

Высокоскоростное картографирование

Детектор высокой скорости счета (макс. 150000 с / с) и большая сцена, которая сканирует макс. Область 250 мм × 200 мм обеспечивает высокоскоростное картографирование. Например, при отображении области размером 100 мм × 100 мм EA6000VX может обнаружить и указать местоположение вывода, содержащегося в клемме монтажной платы, всего за несколько минут.

Детектор с высокой скоростью счета без необходимости использования LN2

Оснащенный ведущим в мире детектором высокой скорости счета (скорость счета в 15 раз выше по сравнению с обычными моделями), EA6000VX значительно повышает эффективность измерений. Кроме того, детектор не требует LN2, что обеспечивает более безопасную работу и более длительное время безотказной работы.

Непрерывные многоточечные измерения

С помощью автоматического шаблона можно указать до 500 точек и непрерывно измерять их. Таким образом, измерение больших выборок может быть выполнено с высокой пропускной способностью и минимальным вмешательством пользователя.

Функция наложения высокой точности

EA6000VX способен измерять толщину покрытия, как правило, с использованием серии FT, включая сложные измерения ультратонких пленочных покрытий Au. Анализ опасных веществ, таких как Pb в металлизации, может быть определен одновременно с измерением толщины покрытия. Некоторые приложения включают измерение концентрации опасных веществ в бессвинцовой пайке, в свинцовом каркасе и без никелирования.

Измерение легких элементов

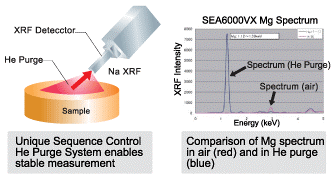

Опция He Purge позволяет анализировать легкие элементы, начиная с Na. Система очищается от He только при проведении измерений, обеспечивая стабильный и экономически эффективный анализ.

Прозрачная картография Fuction

Картографические изображения различных элементов, таких как Pb на платах, можно получить, не разбирая продукты и даже не зная, например, о внутренней структуре ноутбуков и сотовых телефонов. Сравнивая изображения картирования элементов, полученные путем проникновения рентгеновских лучей, можно получить много информации о структуре и внутренних компонентах.

Анализ загрязнения

Благодаря функции высокоскоростного картирования EA6000VX может обнаруживать и определять местонахождение мелких металлических загрязнений в диапазоне размеров десятков микрометров для широкой области измерения (максимум 250 мм × 200 мм). Небольшое или незначительное количество загрязняющих веществ, содержащихся в органических веществах, включая смолу, также может быть обнаружено.

Технологически улучшенная работоспособность - автоматический подход и механизм предотвращения столкновений образцов.

EA6000VX, оснащенный функцией высокоскоростного картирования, позволяет проводить сложные измерения, которые были сложны с обычными анализаторами. EA6000VX отвечает таким требованиям, как измерение микроскопических зон без разборки продукта и управление опасными веществами по всей плате.

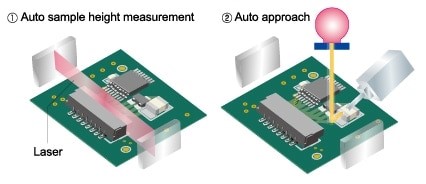

Функция автоматического приближения измеряет высоту образца и автоматически регулирует расстояние между образцом и детектором, чтобы оператор мог легко измерять образцы со сложной формой. В случае ручного управления механизм предотвращения столкновения образца предотвращает повреждение образца.

Флуоресцентный рентгеновский анализ часто используется в качестве инструмента скрининга для Директивы об ограничении использования опасных веществ (RoHS. Одной из особенностей этого анализа является то, что он может быть использован для проверки продукции на месте, потому что он не разрушительный и быстрый.

Например документ ЕС EN71 регулирует безопасность игрушек для детей от 6 лет и младше. Часть 3 специально посвящена проглатыванию тяжелых металлов при облизывании или проглатывании игрушечных деталей и компонентов. Это положение предусматривает, что испытуемые образцы должны быть предварительно обработаны соляной кислотой для имитации воздействия, если ребенок кладет игрушку в рот и тяжелые металлы мигрируют в организм.

Этот процесс предварительной обработки делает проверку многих образцов очень трудоемкой и длительной. В последнее время флуоресцентному рентгеновскому анализу уделяется много внимания, потому что он неразрушающий и быстрый. Этот анализ является примером такого анализа.

Образцы и методы испытаний

Флуоресцентный рентгеновский анализ также можно выполнить, кювету для образца элюатом. Однако процесс предварительной обработки занимает значительное время и усилия. Во многих случаях концентрация элюата меньше, чем концентрация в реальном образце, потому что образец был только частично растворен.

Концентрацию свинца в игрушках измеряли с помощью неразрушающего флуоресцентного рентгеновского анализа. Эти результаты затем сравнивали с концентрацией растворенных образцов.

Исследуемые материалы:

Тестовые материалы:

1. Деревянные

2. Резина

3. Пластиковые

4. Синтетическая кожа

Дерево                                                                  Резина                                           Пластик                                        Синтетическая кожа

Предварительная подготовка

Оптико-эмиссионная спектрометрия (ICP-OES)

Образец: Образец был нарезан до подходящего размера (приблизительно 0,5 г).

Растворитель: HCl 0,07 моль / л, 25 мл

Метод растворения: взбалтывать в течение одного часа при 37 ° C

± 0,2 ° C и затем оставляют стоять в течение одного часа при 37 ° C ± 0,2 ° С

Флуоресцентный рентгеновский анализ Образец: без предварительной обработки

Оборудование

Флуоресцентный рентгенография:

Применяемое оборудование HITACHI EA6000VX XRF SEA1000АS EA1200VX

Эмиссионная спектрометрия: SPS5520

Измерение

Калибровочную кривую для пластика использовали для флуоресцентного рентгеновского анализа. Как и в случае измерений, соответствующих директиве RoHS, коррекция формы выполнялась с использованием рассеянного рентгеновского излучения.

Для эмиссионного спектрохимического анализа стандартный раствор для атомно-абсорбционного анализа разбавляли для создания стандартного раствора для калибровочной кривой, и для измерений использовали метод калибровочной кривой.

Результаты

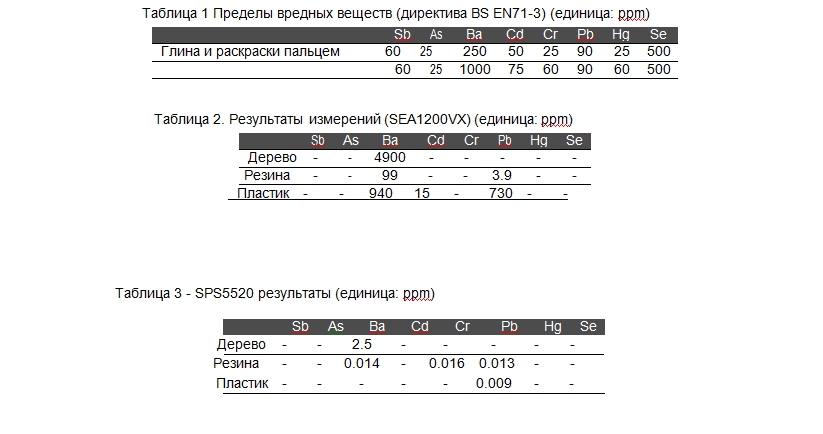

В таблице 1 приведены пороговые значения безопасности игрушек, указанные в EN71-part3.

В таблицах 2 и 3 показаны результаты флуоресцентного рентгеноструктурного и эмиссионного спектрохимического анализа соответственно. Флуоресцентный рентгеновский анализ подтвердил присутствие Ba и других элементов, которые считаются компонентами краски, а также Cd и других элементов в пластике. Некоторые из этих пунктов превысили пределы концентрации в EN71. С другой стороны, эмиссионный спектрохимический анализ обнаружил, что значения намного ниже, чем те, которые были обнаружены при флуоресцентном рентгеновском анализе. Эти значения также были ниже, чем стандарты EN71. Это сравнение показывает, что флуоресцентный рентгеновский анализ имеет тенденцию давать более высокие значения.

Показаны результаты флуоресцентного рентгеноструктурного и эмиссионного спектрохимического анализа соответственно. Флуоресцентный рентгеновский анализ подтвердил присутствие Ba и других элементов, которые считаются компонентами краски, а также Cd и других элементов в пластике. Некоторые из этих пунктов превысили пределы концентрации в EN71. С другой стороны, эмиссионный спектрохимический анализ обнаружил, что значения намного ниже, чем те, которые были обнаружены при флуоресцентном рентгеновском анализе. Эти значения также были ниже, чем стандарты EN71. Это сравнение показывает, что флуоресцентный рентгеновский анализ имеет тенденцию давать более высокие значения.

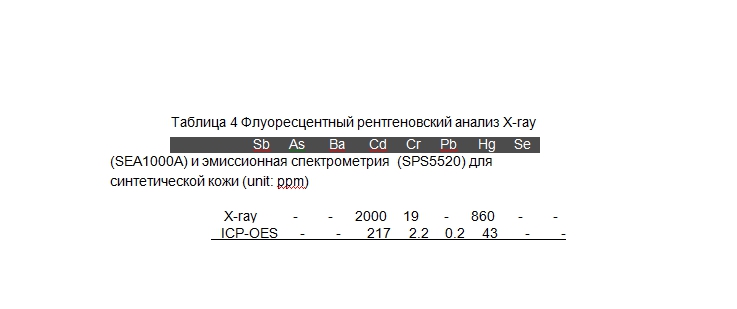

Таблица показывает сравнение флуоресцентного рентгеновского и эмиссионного спектрохимического анализа.

В то время как результаты эмиссионного спектрохимического анализа растворенных образцов и прямого неразрушающего рентгеновского измерения не всегда совпадают, флуоресцентный рентгенографический анализ точно обнаруживает присутствие контролируемых веществ в образцах. В то время как содержание материала мало, оно действительно мигрирует, поэтому необходимо исследовать концентрацию.

В тех случаях, когда необходимо измерить много образцов, необходимо иметь метод скрининга, который может быстро рассчитать концентрации и обнаружить присутствие контролируемых веществ. Подозрительные образцы могут быть проанализированы более точно.

Эти результаты в этой краткой заявке подтверждают, что флуоресцентный рентгеновский анализ может легко измерить опасность миграции и является эффективным методом скрининга.
