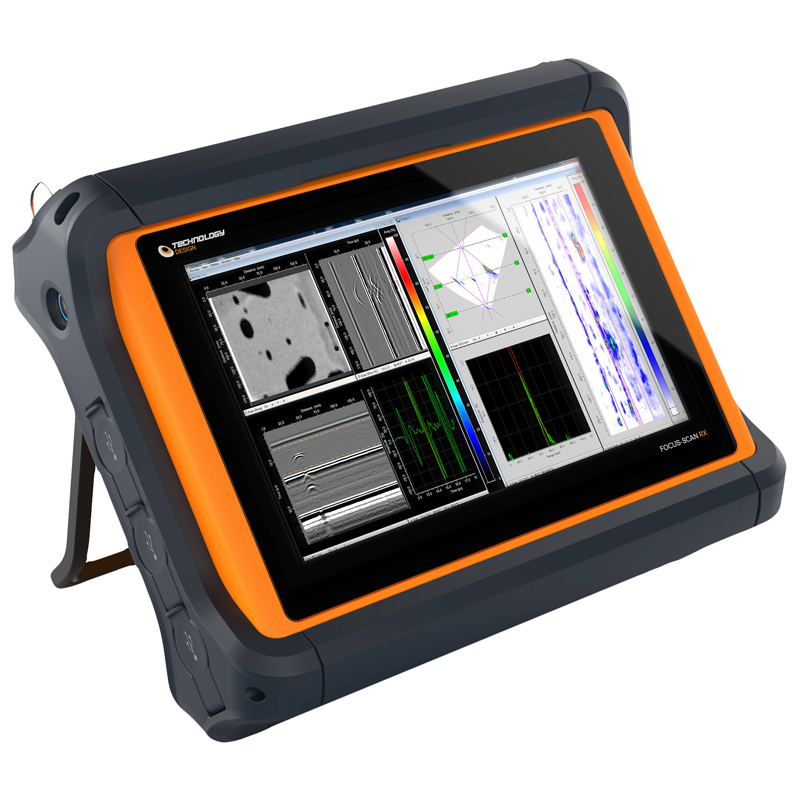

УЗК дефектоскоп TD FOCUS-SCAN RX
Ультразвуковые дефектоскопы/Дефектоскопы
Узнать цену
Новый многофункциональный ультразвуковой дефектоскоп на фазированных решетках
Узнать цену
Технические характеристики
  • Встроенные инструменты для анализа данных
  • Встроенный блок управления:
    2-координатными двигателями
  • Импорт настроек:
    РА из ESBeamTool®
  • Одновременный сбор данных:
    PA, TOFD и/или P/E
Описание

Новое поколение TD Focus-Scan RX - это портативный переносной ультразвуковой дефектоскоп на фазированных решетках с полным набором функций для проведения неразрушающего контроля объектов в сферах нефти и газа, электроэнергетики, машиностроения и аэрокосмической промышленности.

УЗК дефектоскоп TD Focus-Scan RX поддерживает работу с линейными и 2D-датчиками, энкодерами по 3-м осям, а также позволяет производить управление моторным приводом сканнера по 2-м осям.

Ультразвуковые системы на базе TD Focus-Scan RX поставляются в комплекте c ES BeamTool (Eclipse Scientific), дефектоскопы доступны в различных конфигурация с полным комплектом аксессуаров: датчики на фазированных решетках, датчики TOFD, УЗ ПЭП, призмы, а также колесные сканеры различных конфигураций.

TD Focus-Scan RX - это мощная система для проведения контроля и анализа данных исследований, в то же время дефектоскоп простой в настройке и позволяет комфортно работать на ежедневной основе


Особенности TD FOCUS-SCAN RX


• Встроенные инструменты для анализа данных
• Множество вариантов создания отчетов
• Встроенный блок управления 2-координатными
двигателями
• Импорт настроек РА из ESBeamTool®
• Съемная батарея (с возможностью горячей
замены)
• До 64/128 PA
• 8 независимых каналов UT
• Подключение трехосевого энкодера;
• Одновременный сбор данных PA, TOFD и/или P/E
• 128 ГБ SSD-накопитель

Объекты контроля


• Сварные швы сосудов под давлением
• Сварные швы трубопроводов
• Композитные материалы
• Аустениты
• Поковки и отливки
• Турбинные диски и лопатки
• Комплектующие для авиационной
промышленности
• Обследование повреждений,
вызванных водородом
• Обследование коррозионных повреждений

Методы контроля


• Фазированные решетки (PA)
• TOFD
• Эхо-импульсный (P/E)
• Коррозионное картографирование
• Распознавание зоны сварного шва
• Общее обнаружение дефектов
• Поддержка 2D матричных датчиков
• Раздельно-совмещенные линейные датчики
• Работа в режимах TFM / FMC.

Программное обеспечение


• AWS
• Фазированные решетки / Эхо-импульсный
• TOFD
• Автоматическое сканирование (AUT)
• Большой диапазон (Головные волны и картографирование коррозии)
• TD Super-View
• ESBeamTool® в ко






Исследование методом TOFD сварного шва



Калибровка ToFD
