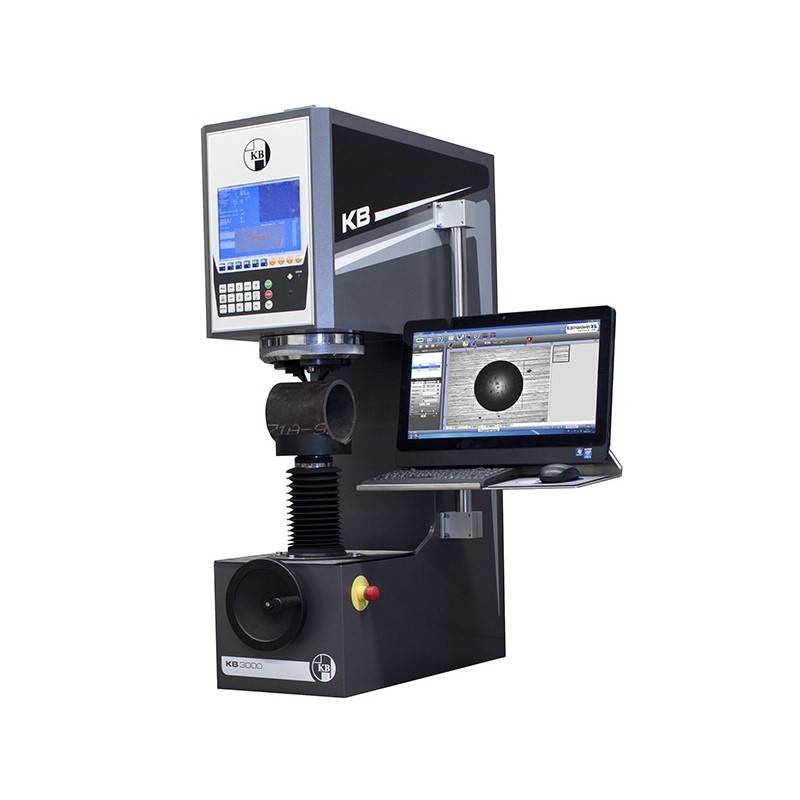

KB3000 BVR
Твердомеры/Универсальные твердомеры
KB Prueftechnik
Узнать цену
Твердомеры для измерения твердости металлов и сплавов по шкале Бринелля с диапазоном нагрузок от 5 кгс до 3000 кгс.

Прибор представлен в демозале, для записи на демонстрацию заполните форму обратной связи выше или позвоните по телефону +7 (495) 741-59-04;
+7 (495) 640-19-71; +7 (495) 640-91-83.
Узнать цену
Технические характеристики
  • Диапазон нагрузок:
    от 5 кгс до 3000 кгc. Опционально нагрузка от 1 грамма.
  • Бринелль:
    ГОСТ 9012-59, DIN EN ISO 6506, ASTM E 10
  • Виккерс:
    ГОСТ 2999-75, DIN EN ISO 6507, ASTM E 384
  • Роквелл и Супер-Роквелл:
    ГОСТ 9013-59, DIN EN ISO 6508, ASTM D 785, ASTM E 18
Описание

Метод Бринелля заключается во вдавливании шарика (карбид-вольфрамового или стального) диаметром D, в поверхность образца под действием нагрузки P, приложенной в течение определенного времени. После снятия нагрузки измеряют диаметр отпечатка d, оставшийся на поверхности образца.

Номинальные диаметры шарика (D): 1 мм, 2 мм, 2.5 мм, 5 мм, 10 мм.

Твердость по Бринеллю - это отношение нагрузки к площади поверхности сферического отпечатка.

Описание


Твердомер KB3000 предназначен для автоматических измерений твердости металлов и сплавов по шкале Бринелля, Виккерса, Роквелла в диапазоне нагрузок от 0,5 кг до 3000 кг.

В стандартную комплектацию входит компьютер и программное обеспечение на русском языке для автоматического определения границ отпечатка, расчета значения твердости, включая автоматический контроль освещения и автоматическую фокусировку при каждом измерении на любой поверхности, без предварительного выбора типа поверхности.

Твердомеры для измерения твердости по шкале Бринелля представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.

Модификации

Твердомеры Бринелля имеют следующие модификации, отличающиеся диапазоном воспроизводимых нагрузок:

  • KB 250 (0,5 - 250 кгс)
  • KB 750 (3 - 750 кгс)
  • KB 1000 (3 - 1000 кгс)
  • KB 3000 (5 - 3000 кгс)



Все модификации оснащены камерой 5 МП с разрешением 2600х2000 и объективом с 10-ступенчатым электроприводом для изменения степени увеличения изображения.

Твердомеры поставляются с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника.

Каждая из модификаций может быть исполнена со встроенным в корпус твердомера электронным блоком или вынесенным ПК.

Испытательная нагрузка устанавливается на всех моделях автоматически, значение нагрузки задаётся с экрана монитора или с экрана ПК.

Все модификации оснащены средствами архивации результатов измерений и статистической обработки результатов измерений. В зависимости от комплектации управление работой твердомера осуществляется  через встроенный LCD монитор или через дисплей вынесенного ПК.

Измерения и обработка результатов


Измерения автоматизированы. Цифровое изображение, полученное камерой, увеличивается объективом и отображается на большом LCD дисплее с антибликовым покрытием, что обеспечивает высокую точность измерений.

Расчет единиц твердости автоматический. Значения твердости выводятся на дисплей. Цифровое изображение отпечатков может быть сохранено в формате .bmp (опция).

Возможна полная автоматизация процесса измерений при оснащении прибора моторизированным столиком и программным обеспечением для автоматической обработки изображений.

Автоматическая статистическая обработка результатов серии измерений: среднее значение, максимальное, минимальное, среднеквадратическое отклонение, CP/CPK, построение гистограмм и графиков.

Встроенная цифровая камера, цветной LCD дисплей, пылезащищенная клавиатура, светодиодная подсветка.

Возможна комплектация пылезащитным кожухом и системой охлаждения (при инсталляции оборудования в помещениях с температурой воздуха выше 30°С).

Для экономии времени при частой смене режимов работы все модели опционально комплектуются турелью объективов и инденторов, прибор автоматически выберет и установит нужный индентор, переместит для измерения нужный объектив.

Шкалы измерения твердости


Твердость по Бринеллю согласно ГОСТ 9012-59, DIN EN ISO 6506, ASTM E 10

Шкалы:

HB 1/5; HB 1/10; HB 1/30

HB 2,5/6,25; HB 2,5/15,625; HB 2,5/31,25; HB 2,5/62,5; HB 2,5/187,5

HB 5/25; HB 5/62,5; HB 5/125; HB 5/250; HB 5/750

HB 10/100; HB 10/125; HB 10/250; HB 10/500; HB 10/1000; HB 10/1500; HB 10/3000


Твердость по Виккерсу согласно ГОСТ 2999-75, DIN EN ISO 6507, ASTM E 384

Шкалы:

HV 5, HV 10, HV 20, HV 30, HV 50, HV 100, HV 120


Твердость по Роквеллу согласно ГОСТ 9013-59, DIN EN ISO 6508, ASTM D 785, ASTM E 18.

Шкалы:

HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HRL, HRM, HRN, HRP, HRR, HRS, HRT, HRV, HRW, HRX, HRY

Разрешение 0,0125 HRC

Диапазоны измерения твердости

HRA: от 20 до 88

HRB: от 20 до 100

HRС: от 20 до 70

Испытательные нагрузки для шкал Роквелла:

Предварительные нагрузки: 98,1 Н (10 кгс)

Испытательные нагрузки: 588,4 Н (60 кгс), 980,7 Н (100 кгс), 1471 (150 кгс)

Испытательные нагрузки для шкал Супер-Роквелла:

Предварительные нагрузки: 29,42 Н (3 кгс)

Испытательные нагрузки: 147,1 Н (15 кгс), 294,8 Н (30 кгс), 411,9 (42 кгс)


Измерение твердости пластика согласно DIN ISO 2039 T1.

Процедуры испытания вне стандарта:

Виккерс HVT 30, HVT 50, HVT 100, HVT 120

Бринелль HBT 2,5/62,5 - 2,5/187,5 - 5/250

Роквелл Макро HMR 5/250
