Испытание композиционных материалов на оборудовании компании MTS Systems.
Трехточечные или четырехточечные испытания на изгиб композитов в соответствии с ISO 14125 проводятся для подтверждения заявленных свойств материалов.
Испытание на изгиб заключается в том, что образец устанавливают симметрично на опорное основание, которое установлено в электромеханической испытательной машине или сервогидравлической испытательной машине.
Решения для испытаний на трех и четырехточечный изгиб композитных материалов.
Трехточечные или четырехточечные испытания на изгиб композитов в соответствии с ISO 14125 проводятся для подтверждения заявленных свойств материалов.
Испытание на изгиб заключается в том, что образец устанавливают симметрично на опорное основание, которое установлено в электромеханической испытательной машине или сервогидравлической испытательной машине. Нагружается образец по центру при трёхточечном испытании и равно нагружен с двух сторон при четырехточечном испытании, до тех пор, пока образец не сломается или не достигнет заданной деформации. Прогиб образцы можно измерить с помощью тензодатчика, экстензометра или датчика перемещения. Показатели, которые исследуются – сопротивление изгибу, модуль упругости и другие свойства при деформации. Стандарт ISO 14125 объединяет термореактивные и термопластичные композиционные материалы, армированные волокнами.
Решения от компании MTS Systems для испытаний по ISO 14125:
Выбор силовой рамы*

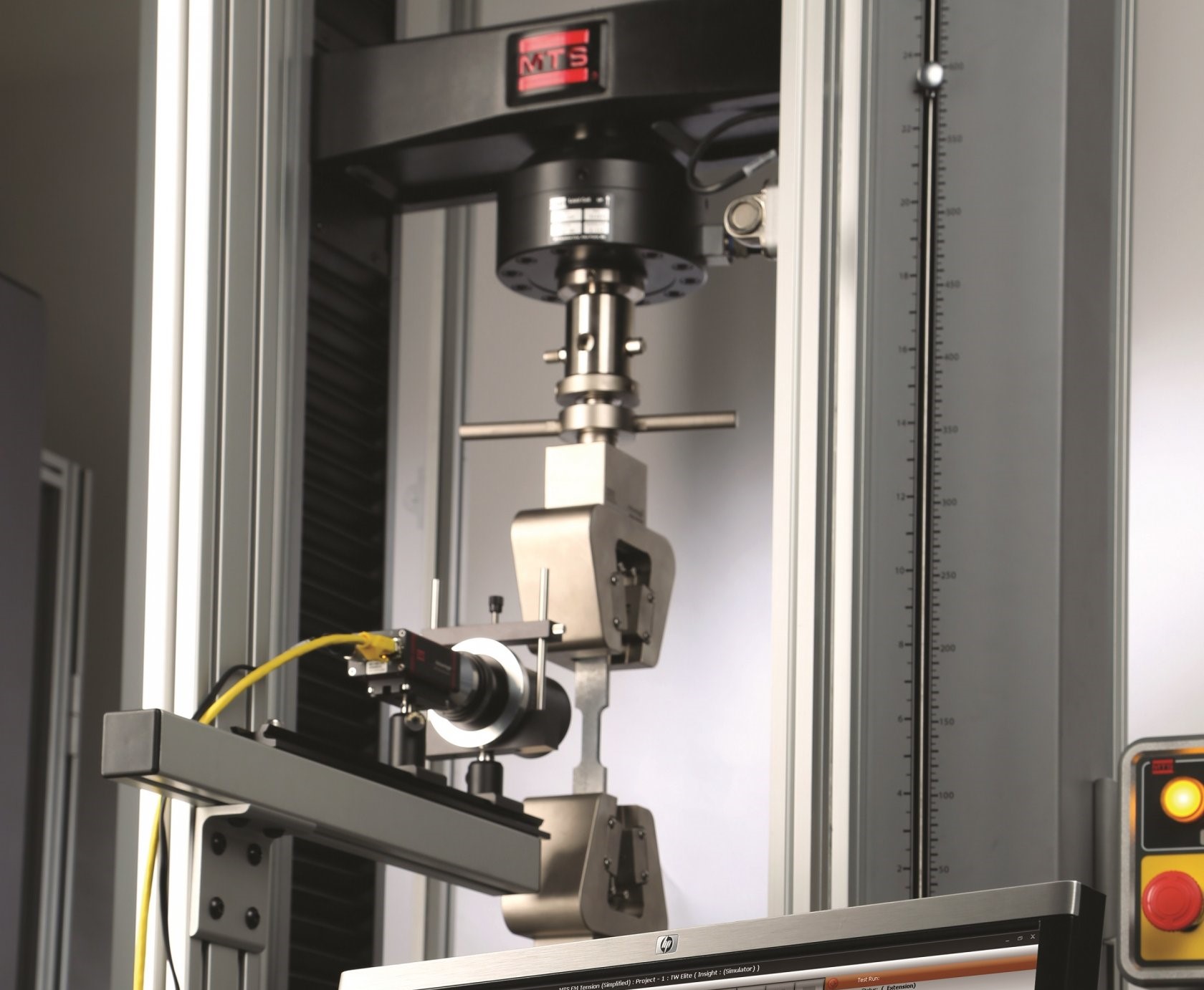

Сервогидравлические испытательные машины MTS Landmark и электромеханические испытательные машины MTS Criterion идеально подходят для проведения точных и повторяемых монотонных испытаний армированных углеродным волокном пластиков в соответствии с ISO 14125.
Инновационная конструкция рамы испытательной машины MTS Landmark демонстрирует превосходную жесткость. В испытательную систему интегрированы новейшие сервогидравлические технологии, в том числе прецизионно обработанные колонны для точности выравнивания оси нагружения; приводы MTS, рассчитанные на сопротивление износа, оснащены подшипниками с низким коэффициентом трения для длительного срока службы; и гидравлические коллекторы для плавного пуска. С энергоэффективными гидравлическими насосными станциями MTS SilentFlo ™ сервогидравлическая машина MTS Landmark может обеспечить оптимальную производительность и эффективность.
Испытательная машина MTS Criterion оснащена цифровым управлением MTS с высоким разрешением и линейными направляющими для наилучшей соосности; высокоскоростными электромеханическими приводами MTS с низким уровнем вибрации, дополнительным испытательным пространством для увеличения производительности и системой предотвращения вращения захватов для предотвращения перекоса.
Оснастка*
Экстензометры

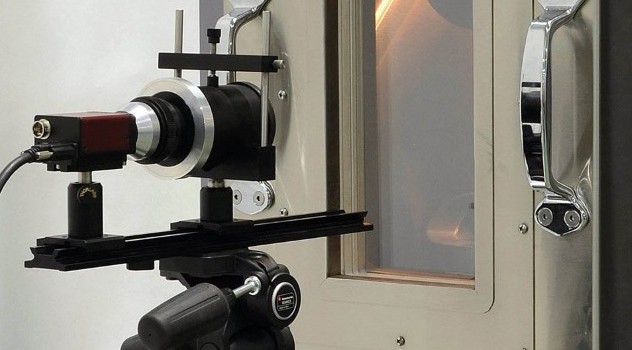

Видео экстензометр
- Обеспечивает высокое качество бесконтактного измерения изгиба
- Возможность измерения по нескольким точкам
MTS AVX Датчик перемещения MTS 632.06
- Универсальный датчик перемещения, разработанный для точного измерения малых деформаций
- Простая установка с помощью регулируемого монтажного блока
- Свободное перемещение щупа, чтобы предотвратить повреждение
- Диапазон температур от -100 ° C до 175 ° C (от -150 ° F до 350 ° F)
Приспособления*

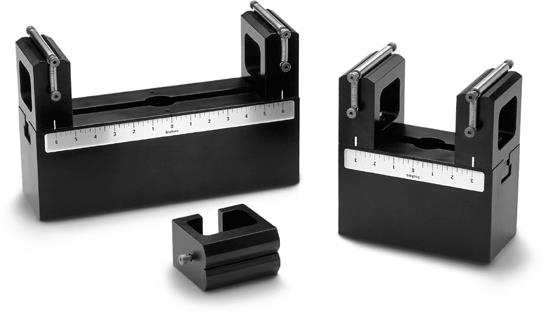

3-х и 4-х точечный изгиб MTS 642
» Гибкие конфигурации, которые обеспечивают либо линию максимального напряжения для трехточечной установки, либо область постоянного напряжения для четырехточечной установки
»Статическая сила 30 кН
»Точно обработанные ролики изготовлены из коррозионностойкой закаленной стали для длительного срока службы
»Диапазон температур от -129 ° C до 177 ° C
3-х точечный изгиб MTS
»Разнообразные держатели для широкого спектра испытаний на изгиб
»Доступны в различных размерах для усилий 10 кН и 20 кН
»Быстрое и точное позиционирование образца с помощью центрирующего устройства
»Точно обработанные ролики изготовлены из коррозионностойкой закаленной стали для длительного срока службы
»Регулируемые нижние опоры имеют метрические шкалы
»Диапазон температур от -70 ° C до 350 ° C
Программное обеспечение*
ISO 14125 Flexure Properties of Fibre-Reinforced Plastic Composites
Чтобы упростить испытание по ISO 14125, MTS разработала шаблоны испытаний TestSuite ™ TW, которые будут устанавливать и запускать рекомендуемые трехточечные или четырехточечные испытания на изгиб.
Шаблоны поддерживают использование видеоэкстензометра или датчика перемещения для определения отклонения. Отчеты могут отображать все необходимые расчеты.
Более подробное описание испытательных машин от компании MTS Systems вы можете найти в нашем каталоге:
Сервогидравлические испытательные машины MTS Landmark
Электромеханические испытательные машины MTS Criterion
Экстензометры
