Подходит для испытаний металлов, арматуры и композитов по ГОСТ, ASTM, ISO на растяжение, сжатие, изгиб, сдвиг, сплющивание и многих других. Рама высокой жесткости с шестью колоннами. Контроллер MGC собственной разработки.
Сервисная служба «СИНЕРКОН» обеспечивает полный цикл сопровождения своих клиентов:
- подбор модели и модификации под задачи клиента
- настройка и калибровка оборудования
- методическая поддержка
- пуско-наладочные работы и обучение специалистов предприятия
- поверка оборудования
- гарантийное обслуживание
- диагностика и ремонт приборов
- бесплатная поддержка и консультация по телефону.

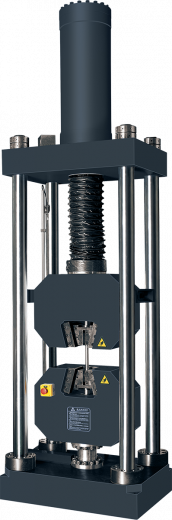

Гидравлические универсальные испытательные машины серии HS-UPW предназначены для высокоточных и надежных испытаний на растяжение, сжатие, изгиб и сдвиг высокопрочных образцов различных форм и размеров. Машины серии HS-UPW имеют высокопрочную раму с шестью колоннами и компактную гидравлическую станцию. В основание испытательной системы интегрирован высокоточный электрогидравлический актуатор с сервоклапаном от ведущего мирового производителя MOOG и энкодером OMRON. Высокоскоростной цифровой контроллер с обратной связью для управления гидравлическим приводом может выполнять управление по усилию, перемещению или деформации.
Конструкция с двумя зонами для испытаний за много десятилетий зарекомендовала себя на промышленных предприятиях как отличное решение, позволяющее экономить место в лаборатории и время для переустановки оснастки. Надежные и удобные гидравлические захваты с системой автоматической смазки и большим выбором вставок позволяют работать со всеми видами плоских и цилиндрических образцов. Самозатягивающаяся конструкция захватов и система компенсации люфта обеспечивает постоянное приложение усилия на образец во всем диапазоне нагрузок. Винтовые колонны изготовлены с помощью высокоточного металлообрабатывающего оборудования и дополнительно отполированы для обеспечения высокой точности перемещения траверсы. Гидростанция выполнена в промышленном дизайне и предназначена для работы в жестких цеховых условиях.
В основе контроллера, разработанного компанией SYNERCON, лежит 24-х битный АЦП. Он позволяет получать и обрабатывать большой объем данных от датчиков нагрузки, перемещения и деформации, синхронизируя все необходимые параметры системы для управления испытательной машиной по принципу замкнутого цикла. Управление полностью цифровое и позволяет обеспечивать необходимый контроль деформации, перемещения и нагрузки в режиме реального времени с возможностью плавного переключения.
Для автоматизации процесса измерений деформации образца разрывная машина серии HS-UPW может быть оснащена автоматическим экстензометром со сменными ножницами и контактными вставками под разные типы образцов.
Технические характеристики
|
Модель |
|
HS-300UPW |
HS-600UPW |
HS-1000UPW |
HS-2000UPW |
|
Нагрузки |
кН |
300 |
600 |
1000 |
2000 |
|
Исполнение |
- |
Двухколонное |
Четырехколонное |
||
|
Диапазон измерения силы |
% |
1-100 |
|||
|
Точность показания усилия |
% |
0,5 |
|||
|
Зона растяжения |
мм |
400 |
580 |
680 |
800 |
|
Зона сжатия |
мм |
300 |
460 |
520 |
|
|
Ход поршня |
мм |
370 |
580 |
680 |
800 |
|
Скорость хода поршня |
мм/мин |
0-250 |
|
0-150 |
0-100 |
|
Разрешение перемещения |
мкм |
0,013 |
0,013 |
0,013 |
0,013 |
|
Рабочая зона |
мм |
500 |
490*300 |
660*400 |
800*400 |
|
Скорость нагружения |
кН/сек |
0,06-6 |
0,12-12 |
0,20-20 |
0,40-40 |
|
Погрешность скорости нагружения |
% |
±5 |
|||
|
Диаметр образца |
мм |
10-32 |
10-40 |
15-60 |
15-80 |
|
Толщина плоского образца |
мм |
2-25 |
2-30 |
2-40 |
10-70 |
|
Размеры вкладыша |
мм |
80*75 |
90*90 |
120*100 |
150*120 |
|
Плиты сжатия Ø |
мм |
120 |
150 |
200 |
240 |
|
Габаритные размеры рамы |
мм |
2250*740*300 |
2900*720*520 |
3600*980*720 |
4100*1220*880 |
|
Масса рамы |
кг |
1500 |
3000 |
5000 |
8500 |
|
Габаритные размеры гидростанции |
мм |
900*1350*600 |
1150*1200*600 |
||
|
Масса гидростанции |
кг |
800 |
1000 |
||
|
Требования к электропитанию |
- |
4,5 кВт, 380 В±10% |
6 кВт, 380 В±10% |
8 кВт, 380 В±10% |
9,5 кВт, 380 В±10% |
Примеры испытаний по ГОСТ
ГОСТ 1497-84, EN ISO 6892: Металлы. Испытания на растяжение.
ГОСТ 14019-2003, ISO 7438: Материалы металлические. Метод испытания на изгиб.
ГОСТ 6996-66, ISO 4136-89, ISO 5173-81, ISO 5177: Сварные соединения. Методы определения механических свойств.
ГОСТ 25.503-97: Расчеты и испытания на прочность. Методы механических испытаний металлов. Метод испытания на сжатие.
ГОСТ 27208-87: Отливки из чугуна. Методы механических испытаний.
ГОСТ 8695-75: Трубы. Метод испытания на сплющивание.
ГОСТ 3728-78: Трубы. Метод испытания на изгиб.
ГОСТ Р ИСО 898-1-2011: Механические свойства крепежных изделий из углеродистых и легированных сталей.
ГОСТ 10992-2012: Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия.
ГОСТ Р 52627, ISO 898-1 - Болты, винты и шпильки. Механические свойства и методы испытаний.
DIN EN 10002-1-2001 - Материалы металлические. Испытание на растяжение. Часть 1. Метод испытания при температуре окружающей среды.
ASTM A370-17 - Стандартные методы испытаний и определения механических характеристик стальных изделий.
ГОСТ 12004-81 - Сталь арматурная. Методы испытания на растяжение.
