Маятниковые копры

Надежные и стабильные в работе копры для неметаллических материалов.
Копры Exceed E22 идеально подходят для измерения ударной прочности металлических образцов.
Предназначен для создания нормированного значения силы при проведении механических испытаний на двухопорный изгиб образцов в режиме удара по методу Шарпи.

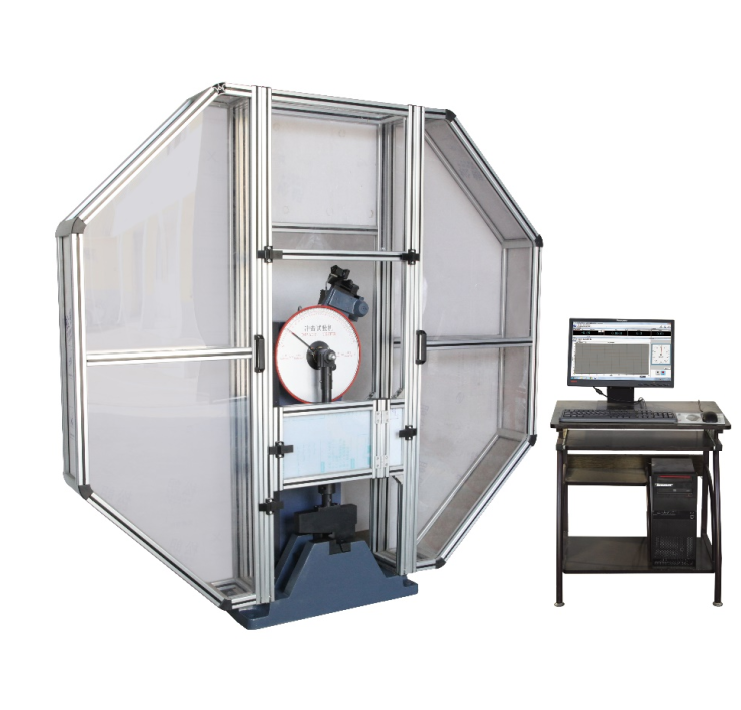

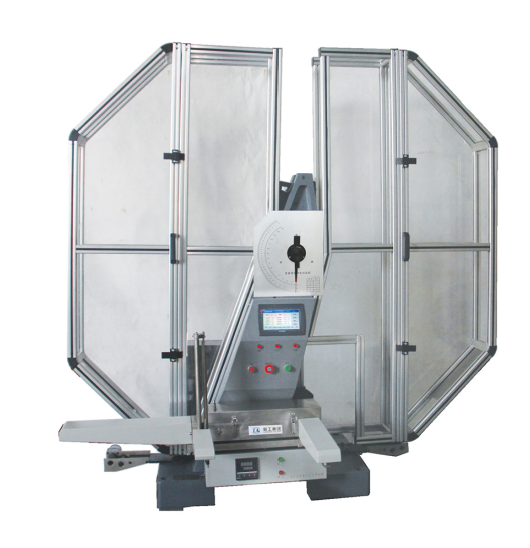

Двухстоечный копер с компьютерным управлением для проведения испытаний на ударный изгиб. Внесен в Госреестр СИ
Двухстоечный копер с компьютерным управлением для проведения испытаний на ударный изгиб. Внесен в Госреестр СИ

Маятниковые копры — это оборудование для испытания образцов из металлов, пластмасс и сплавов на двух и одна- опорный ударный изгиб и ударное растяжение. Результаты подобных исследований помогают определить устойчивость поверхностей, материалов, изделий к деформации в сложных условиях эксплуатации. Данный показатель свидетельствует о степени качества механических свойств объекта изучения, которые влияют на конструкционные и эксплуатационные свойства материала.

Устройство и принцип работы маятникового копра


О строении и работе маятникового копра говорит его название. Если точнее, то главную функцию в работе копра играет расположенный по вертикали массивный молот с боёком на конце. Благодаря подшипникам он свободно вращается вокруг неподвижной оси. Падая с заданной высоты, боёк ударяется в закреплённый на держателе образец. Далее он движется по той же траектории до остановки силой тяжести, а потом возвращается, направляясь к исходной позиции. Все перемещения фиксируются на специальной шкале.

Суть такого испытания заключается в следующем. При ударе образца маятник теряет часть потенциальной энергии, которая равна разнице значений до момента удара и после. В определённых условиях такое столкновение заканчивается повреждением или разрушением исследуемого предмета. Для вычисления величины затраченной при этом энергии берутся во внимание углы отклонения маятника, его вес и энергию удара. Результат, полученный после обработки данных, показывает степень стойкости к удару. Полученный результат отражается в протоколе испытаний, который подтверждает свойства образца.

Преимущества маятниковых копров


Во-первых, маятниковые копры — сравнительно несложные приборы и удобны в эксплуатации. Массивный корпус из стали или чугуна не требует дополнительных креплений, отлично выдерживает динамические нагрузки и поглощает вибрации. Образцы размещаются на надёжных опорах и центрируются с помощью специальной механизированной системы. Сенсорный дисплей позволяет легко управлять молотом, задавать стартовый угол, проверять калибровку и рассчитывать ударную вязкость, современное программное обеспечение дает возможность устанавливать необходимую единицу измерения и желаемый язык для отображения текстовой информации.

Во-вторых, маятниковые копры обладают высокой степенью безопасности. Они снабжены защитными экранами, которые преграждают путь разлетающимся осколкам повреждённого образца и тем самым исключают риски травмирования операторов. Эти экраны можно снимать, благодаря чему упрощается техническое обслуживание копра.

Разновидность испытаний для различных материалов на маятниковых копрах:

  • по нагрузке — обычные со скоростью колебаний от 4 до 7 м/с, скоростные с показателями от 100 до 300 м/с и сверхскоростные со значениями более 300 м/с;
  • по количеству ударов — испытания одним ударом и несколькими повторными;
  • по типу деформации — изгиб, сжатие, растяжение, срез, кручение;
  • по температурным условиям — исследования при пониженных температурах;

Для расширения возможностей копра, он комплектуются набором маятников, смена которых позволяет варьировать энергию удара. Также современные маятниковые копры без проблем подключаются к ПК, а соответствующее программное обеспечение даёт возможность быстро собирать данные, тщательно их обрабатывать и надёжно хранить полученные результаты.

Разновидности маятниковых копров

Выпускаются маятниковые копры в напольном и настольном варианте. Те и другие могут быть рассчитаны на исследования одним методом (например, Шарпи или Изода) либо несколькими. Мы предлагаем копры фирмы MTS Systems серии Exceed. Модель Е21 предназначена для ударных испытаний неметаллических образцов, а Е22 — металлов и сплавов. Обе соответствуют международным стандартам и выдерживают длительную интенсивную эксплуатацию. Отличное решение для заводских и научно-исследовательских лабораторий!
