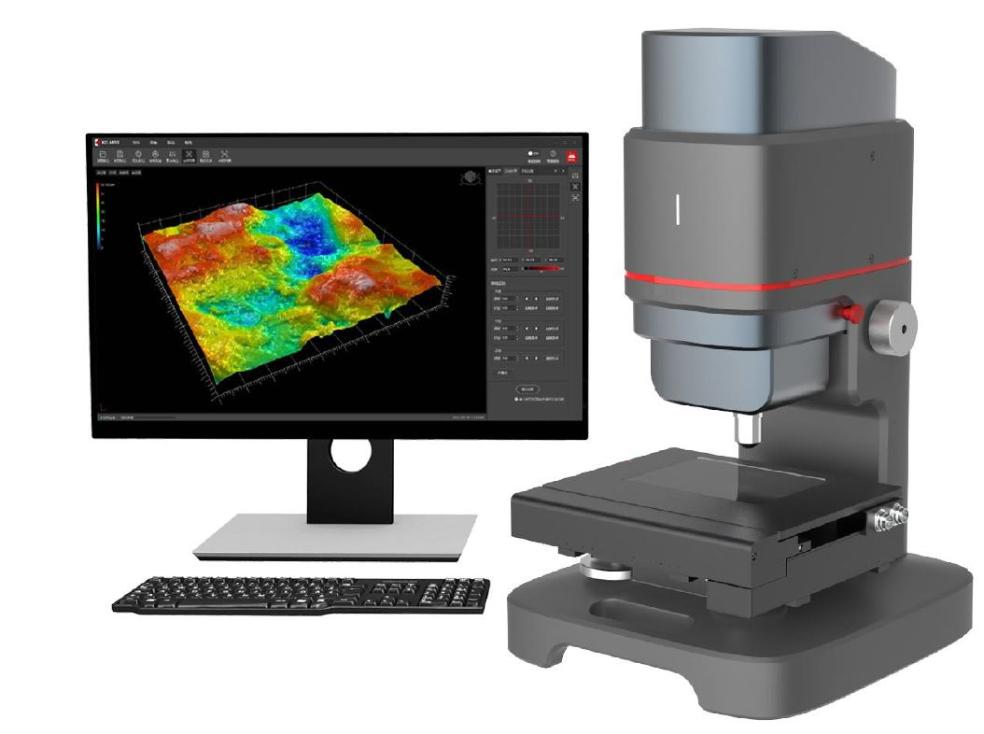

3D конфокальный профилометр ATO-200
Оптические микроскопы/Конфокальные микроскопы
Узнать цену
3D конфокальный профилометр ATO-200 может использоваться для измерения поверхности различных прецизионных устройств и материалов на субнанометровом уровне. Применяется для широкого спектра отраслей.
Узнать цену
Технические характеристики
  • Разрешение:
    2,3МП
  • Принцип сканирования:
    интерференция белого света
  • Диапазон сканирования:
    5000 мкм
  • Скорость сканирования:
    400 мкм/с
  • Рекомендуемая рабочая температура:
    18-22℃
  • Допустимая рабочая температура:
    10-35℃
Описание

  • 3D-профилировщик поверхности ATO-210 White light
  • Сканирующее устройство: пьезоэлектрическая керамика
  • Отражательная способность измеряемого объекта: 0,02%~100%
  • Источник света: источник белого света, длина волны 520 нм
  • Вес датчика: около 2 кг
  • Разрешение на дисплее: 0,001 нм
  • Среднеквадратичная повторяемость: 0,005 нм
  • Повторяемость с шагом 1 σ: 0,09%
  • Точность с шагом 1 σ: 0,5%
  • Температура хранения: 0-45°
  • Относительная влажность: 20-80%, без образования конденсата
  • Объектив CF Plan 10x/0,30 Oil ∞/0
  • Рабочее расстояние: 7,4 мм
  • Диапазон измерения: 1.8x1.2 мм
  • Шаг точки: 0,96 мкм
  • Точность измерения в плоскости: 0,5мкм
  • Точки измерения: 1920x1200
  • Скорость сканирования: 169-3200 Гц
  • Угловые характеристики: 17,5°
  • Контроллер AM-7000, включающий монитор, клавиатуру, мышь
  • Моторизованная ступень AM-D1
  • Разрешение: 0,01 мкм
  • Повторяемость: ≤0,2 мкм
  • Точность позиционирования: ±3 мкм
  • Грузоподъемность: 2 кг
  • Максимальная скорость перемещения: 60 мм/с
  • Угол регулировки: ±5°
  • Источник питания; переменный ток (100-240 В/50 ~ 60 Гц, ~1 А)




Преимущества

1. Возможность точного захвата сверхточной микроскопической 3D-топографии.

AM-200 может использоваться для измерения поверхности различных прецизионных устройств и материалов на субнанометровом уровне, а также для получения 3D-топографии поверхности в виде «поверхности». 3D-морфология обрабатывается и анализируется специальным программным обеспечением и самым высоким RMS. повторяемость может достигать 0,002 нм



2. Сверхвысокая скорость значительно повышает эффективность измерений и может использоваться в автоматизированных производственных линиях.

AT0-200 оснащен крупномасштабными и высокоскоростными нано-пьезоэлектрическими керамическими устройствами с максимальной скоростью сканирования 400 мкм/с, 3200 Гц и первым в отрасли алгоритмом SST+GAT, который может мгновенно завершить сбор до 5 миллионов облака точек



3. Большое поле зрения и высокая точность. Большое поле зрения и крупномасштабные измерения.

Принцип фазовой метрологии интерферометрии белого света с помощью световой интерферометрии. Точность обнаружения <1 нм может быть получена при любом увеличении.



4. Множество инструментов измерения, позволяющих легко справляться с различными отраслевыми приложениями.

Охватывает распространенные на рынке международные стандартные инструменты измерения и позволяет эффективно и легко анализировать 3D-данные.

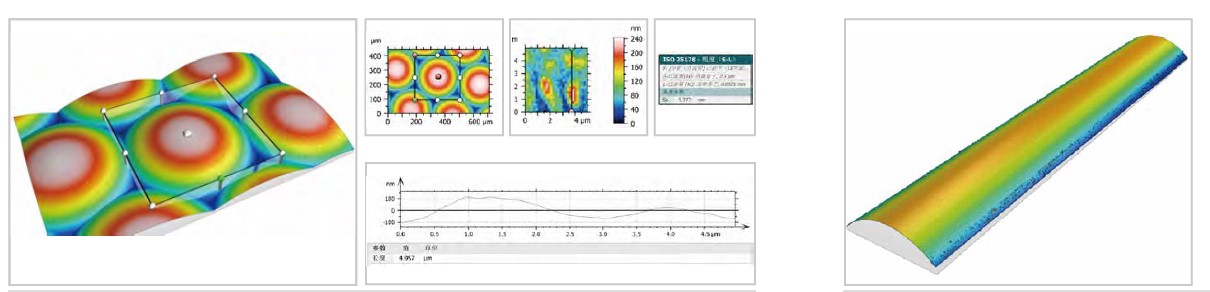

 Прецизионная оптика

прецизионная оптика.jpg

                                                                     микролинзы                                                                                                 цилиндрическое зеркало
