Сервогидравлические испытательные машины

Сервогидравлические машины — это многокомпонентные системы, предназначенные для проведения статических и динамических усталостных испытаний материалов, деталей, узлов. Данное оборудование позволяет изучать параметры деформаций образца, спровоцированных воздействием нагрузок определённой силы и направленности. Подобного рода исследования востребованы в лабораториях НИИ для оценки технических и динамических характеристик подопытных объектов. Не обходятся без сервогидравлических испытательных машин и многие производственные отделы контроля качества. Там с их помощью проверяется соответствие продукции регламентированным нормам.

Основные компоненты сервогидравлических испытательных машин

Главная задача любой сервогидравлической машины состоит в обеспечении условий для испытания образцов силовыми и динамическими нагрузками, преобразовании появившихся деформаций в электрические сигналы и в расшифровке полученных результатов. Данные процессы реализуются благодаря наличию в конструкции оборудования:

• силовой рамы — неподвижного основания с закреплёнными на нём стальными направляющими колоннами. На последних с помощью стопоров фиксируется траверса. В неподвижном состоянии она очерчивает рабочее пространство, а перемещаясь по колоннам, меняет его границы;
• силового гидравлического привода, закреплённого на раме. Он работает под воздействием давления, источником которого является гидравлическая станция;
• датчика силы и датчика перемещения. Первый определяет величину генерируемого гидравлическим приводом и прикладываемого к испытываемому объекту усилия. Функция второго заключается в измерении линейного перемещения подвижного элемента силового привода;
• удерживающих, фиксирующих и захватывающих устройств. С их помощью испытываемый образец устанавливается между подвижным элементом привода и неподвижными элементами силовой рамы;
• контроллёра — измерительно-вычислительного и управляющего комплекса. Он принимает, измеряет и регистрирует электрические сигналы от датчиков силы и перемещения.

Управление сервогидравлической машиной, обработка и анализ полученной информации, подготовка отчётов о проведённых испытаниях осуществляются путём использования автономного программного обеспечения. Оно устанавливается на компьютер со специального диска.

Функциональные возможности сервогидравлических испытательных систем

Диапазон функций сервогидравлических машин широк и разнообразен. В него входят манипуляции и измерительные действия, которые направлены на изучение реакций образца, проявляющихся во время испытаний:

• на много- и малоцикловую усталость;

• вязкость разрушения;

• термомеханическую усталость;

• рост и распространение усталостной трещины;

• натяжение, сжатие, изгиб, сдвиг.

Величина и содержание этого списка формируется производителем в процессе разработки той или иной модели. Компания MTS Systems Corporation (США) в данном вопросе пошла дальше. Во-первых, она чуть ли не каждую модель выпускает в нескольких вариантах, а во-вторых, проектирует и изготавливает сервогидравлические испытательные машины на заказ с учётом конкретных потребностей клиента. Вполне логично, что среди приборов MTS всегда можно найти идеально подходящие для решения определённого круга задач.

Особенности применения сервогидравлических испытательных машин MTS

Сервогидравлические испытательные машины MTS применяются в научно-исследовательской деятельности для определения прочностных характеристик материалов, деталей, сборных конструкций, а также для измерения сопротивляемости изучаемых объектов различным механическим нагрузкам. Не меньшей популярностью пользуются эти системы и при контроле качества продукции для автомобильной, железнодорожной, строительной, аэрокосмической и других отраслей.

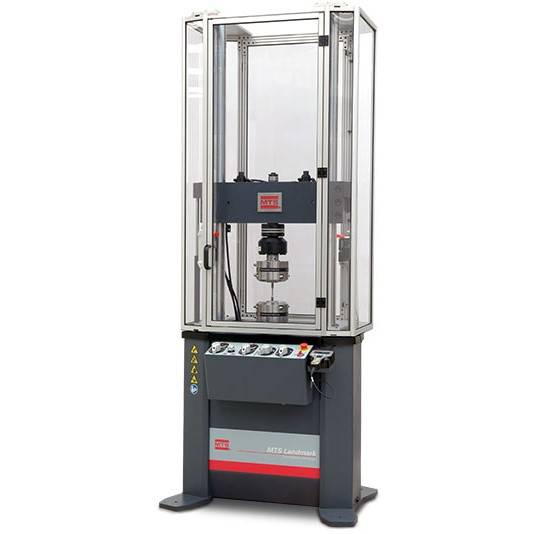

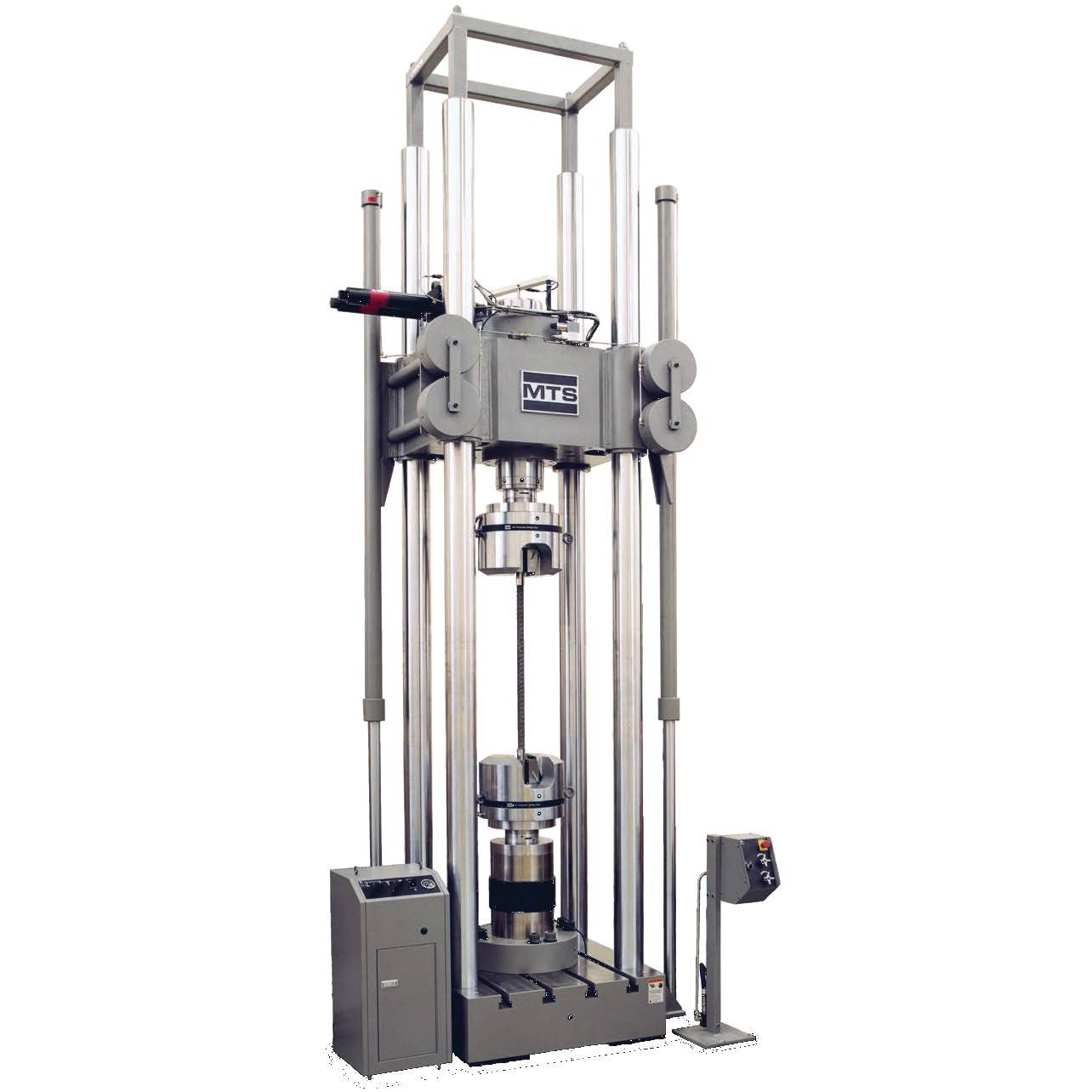

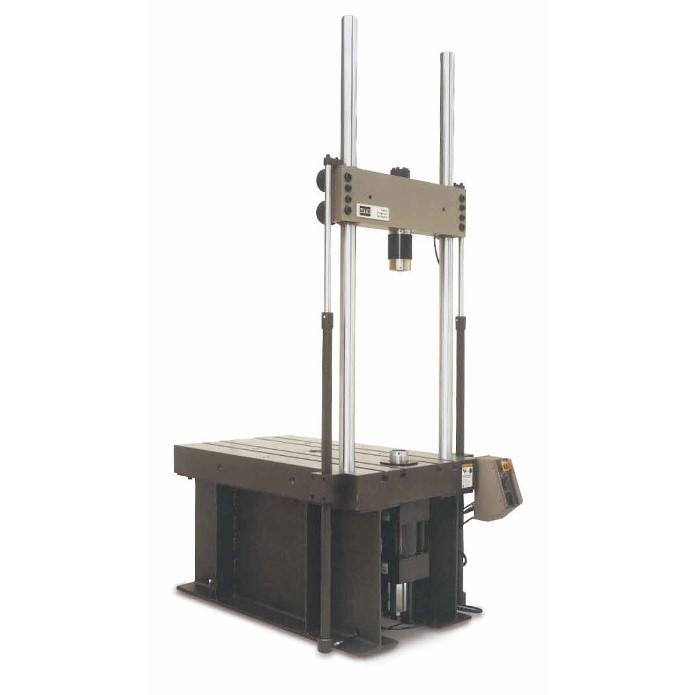

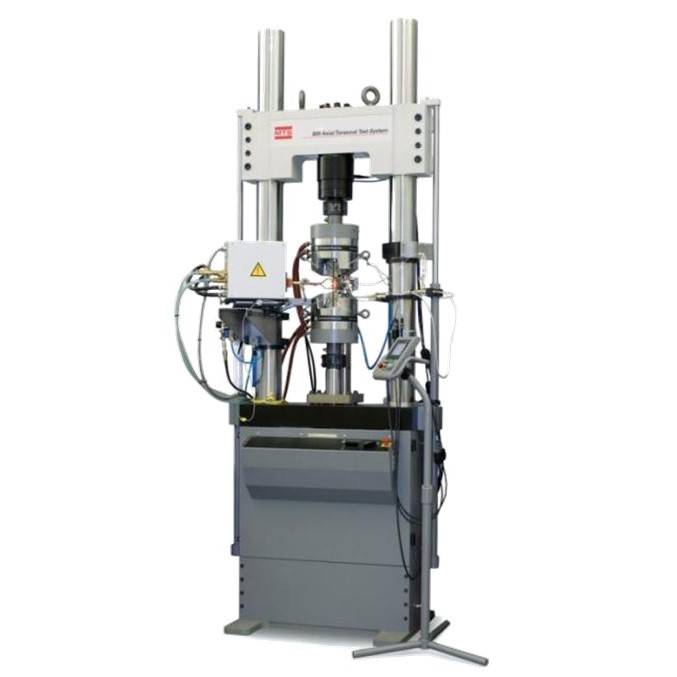

В каждом конкретном случае требуется оборудование с соответствующим оснащением. К примеру, модели серии 311 рассчитаны на проведение испытаний с большими нагрузками. Комплексы Landmark незаменимы при тестировании изделий в условиях, близких к эксплуатационным. Модель 809 A/T предназначена для исследований с приложением крутящего момента, а линейка универсальных систем под номером 322 — для стандартных испытаний.

Если в выборе затрудняетесь, обращайтесь к нашему специалисту. Он поможет определить, какой вариант больше подойдёт для испытания пластика, а какой — для стали или сверхпрочного сплава. Также подскажет, напольную конструкцию лучше купить или настольную, с двумя колоннами или четырьмя, с программным обеспечением TestSuite™ или TestWorks®. Благодаря такой консультации вы гарантированно сможете заказать сервогидравлическую испытательную машину, в точности соответствующую вашим запросам!

Компания MTS была первопроходцем в области технологии испытательных сервогидравлических машин с применением нагрузочной рамы, которая и по сей день остается ведущей в широком ряде отраслей. Сервогидравлические испытательные машины MTS могут быть сконфигурированы под различные задачи, что является преимуществом для проведения научных исследований.

Оборудование MTS обеспечивает непревзойденную точность, повторяемость результатов и гибкость, которые необходимы для удовлетворения всех современных требований к проведению динамических многоцикловых и малоцикловых усталостных испытаний материалов.
