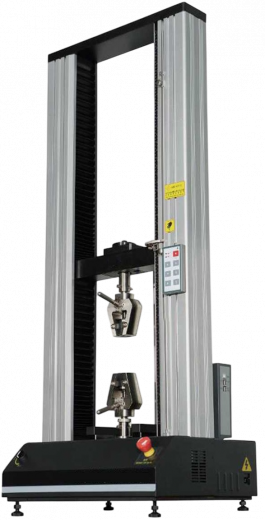

SYNERCON ES-S
Испытательные машины/Электромеханические испытательные машины
Узнать цену
Универсальные электромеханические машины серии ES-S подходят для всех видов основных испытаний на растяжение, сжатие, изгиб, сдвиг, расслаивание в соответствии ASTM, ISO и ГОСТ.
Узнать цену
Технические характеристики
  • Нагрузки (в зависимости от модели):
    от 0,01 до 1000 кН
  • Точность показания усилия (в зависимости от модели):
    ±0,3%, ±0,5%, ±1,0%
  • Скорость регулировки по замкнутому контуру:
    1-2500 Гц
  • Скорость сбора данных:
    ≥0.4 мс
  • Диапазон измерения деформации:
    0,2%~100%FS
  • Точность определения деформации:
    в пределах ±0,5%
Описание

Универсальное программное обеспечение позволяет проводить испытания по заданной программе нагружения с графическим отображением процесса испытаний, математической обработкой результатов, расчетом прочностных характеристик испытуемых материалов и анализом диаграмм нагружения. Система определяет: временное сопротивление разрыву, предел текучести, относительное удлинение и пр.

По окончании испытания формируется протокол в соответствии с регламентированными методами. Вся информация о проведённом испытании автоматически сохраняется в базе данных ПО.

В данной модификации доступно сохранение шаблонов испытаний, включая многосложную установку шагов (с выдержками нагрузок, разными скоростями движения траверсы мм/мин, разными скоростями нагружения кН/сек., задание начальной скорости и т.д.) сохранение результатов испытаний для дальнейшего анализа, можно выбрать более 10 комбинаций, и визуализации масштабируемых графиков в различных видах отображения «Нагрузка-Перемещение (деформация)», «Нагрузка - Время», «Перемещение (деформация) - Время» и т.д. Одна или несколько графиков могут отображаться в режиме реального времени. Графики одной и той же группы образцов можно накладывать друг на друга и сравнивать. Любой сегмент тестовой кривой может быть проанализирован с помощью локального увеличения, и различные характерные точки могут быть отображены и помечены на графике.

Выбор из списка приведенных шаблонов протоколов и возможность формирования персонализированного варианта.

Внесение дополнительных методик, ГОСТ и др. в состав программы.

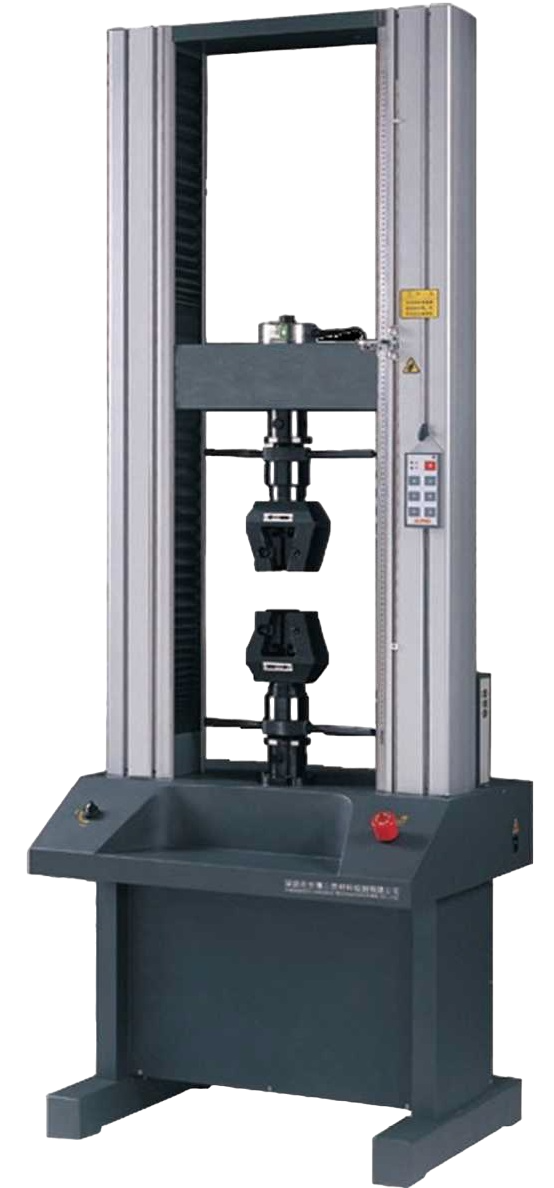

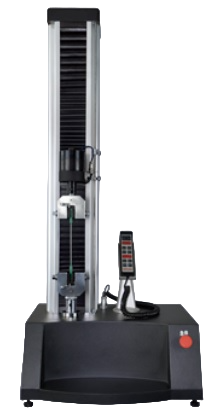

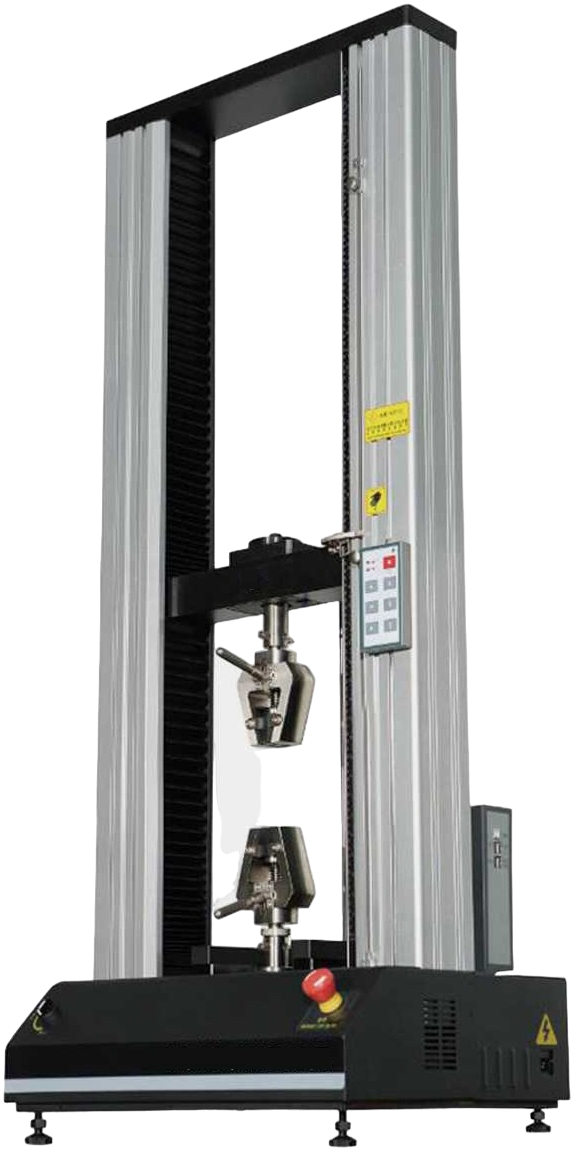

          ES-S-Photoroom.png-Photoroom.png                              ES-S 2-Photoroom.png-Photoroom.png                                 ES-S 3-Photoroom.png-Photoroom.png                             WeChat Image_20240223103955_gray 2.jpg
 ES-5.S  ES-10.S  ES-100.S  ES-1000.S

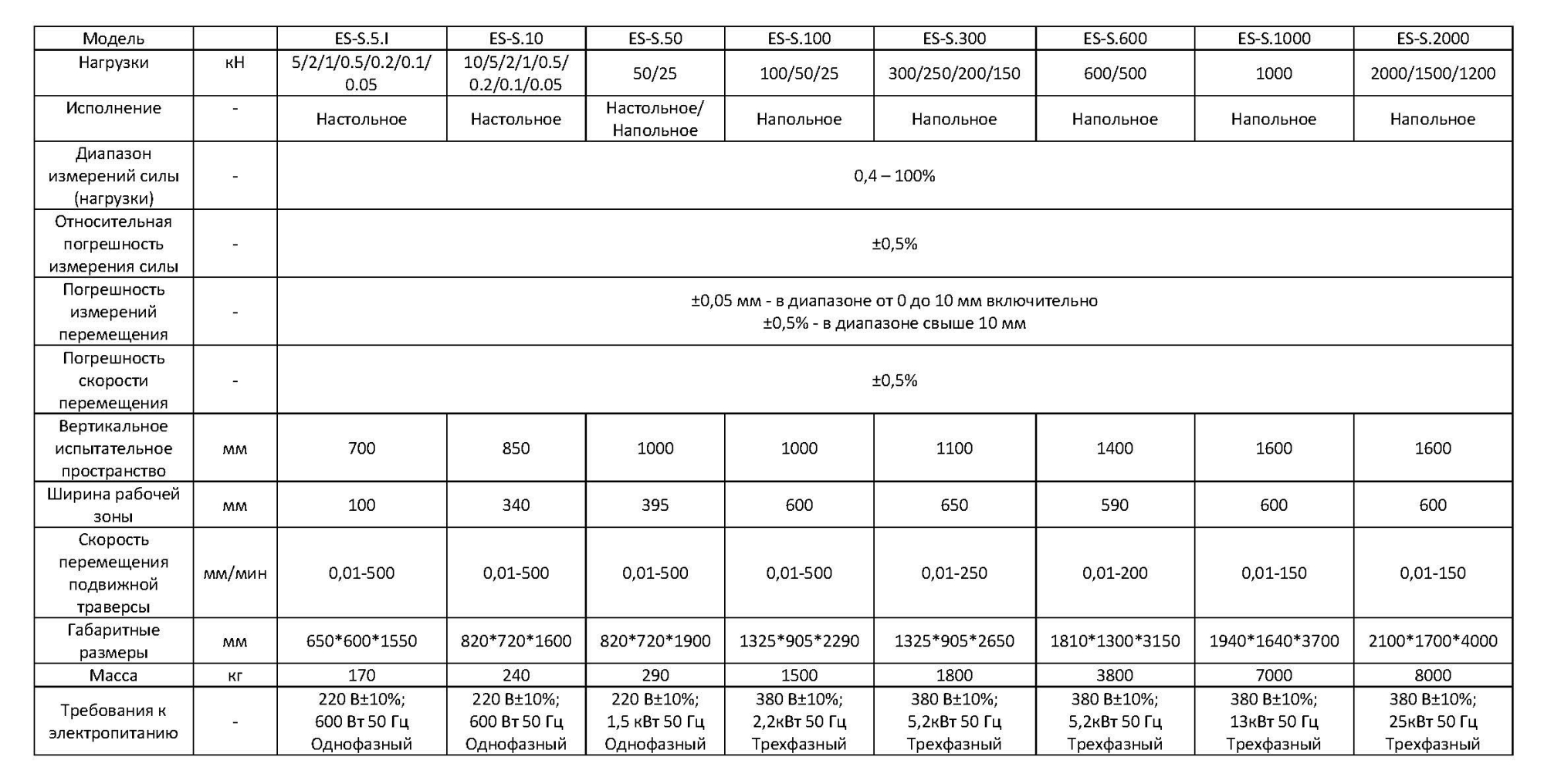

Технические характеристики



Модель



ES-5.S

ES-10.S

ES-50.S

ES-100.S

ES-300.S

ES-600.S

ES-1000.S

ES-2000.S

 Нагрузки

кН

 5/2.5/1/0.5/0.1/0.05/0.02/0.01

10/5/2.5/1.5

50/25

100/50/25

300/250

600/500

1000

2000 /1500/1200

 Исполнение

-

Настольное

Настольное

Настольное

Напольное

Напольное

Напольное

Напольное

Напольное

 Точность показания усилия

-

±0,3% (диапазон измерения испытательного усилия: 1,0 ~ 100%)

±0,5% (диапазон измерения испытательного усилия: 0,2 ~ 100%)

±1,0% (диапазон измерения испытательного усилия: 0,1 ~ 100%)

 Скорость регулирования по замкнутому контуру

-

1-2500 Гц

 Скорость сбора данных

-

≥0.4 мс

 Вертикальное испытательное пространство

 (без креплений)

мм

700

850

1000

1000

1100

1400

1600

1600

 Ширина рабочей зоны

мм

100

340

395

600

650

590

600

600

 Скорость перемещения подвижной траверсы

 мм/мин

0,001-500

0,001-500

0,0001-1000

0,001-500

0,001-250

0,005-200

0,005-200

0,01-150

 Разрешение испытательного усилия

-

1/±5000000FS

 Диапазон измерения деформации

-

0,2%~100%FS

 Точность определения деформации

-

±0,5%

 Точность скорости перемещения

-

±0,2%

 Габаритные размеры

мм

650*600*1550

 820*720*1600

 820*720*1900

 1325*905*2290

 1325*905*2650

 1810*1300*3150

 1940*1640*3500

2100*1700*4000

 Масса

кг

130

220

260

1400

1700

3500

6000

 8000

 Требования к электропитанию

-

220 В±10%;

600 Вт 50 Гц

Однофазный

220 В±10%;

600 Вт 50 Гц

Однофазный

220 В±10%;

1,5 кВт 50 Гц

Однофазный

380 В±10%;

2,2кВт 50 Гц

Трехфазный

380 В±10%;

5,2кВт 50 Гц

Трехфазный

380 В±10%;

5,2кВт 50 Гц

Трехфазный

380 В±10%;

13кВт 50 Гц

Трехфазный

380 В±10%;

13кВт 50 Гц

 Трехфазный

Примеры испытаний

ГОСТ 1497-84: Металлы. Испытания на растяжение.

ГОСТ 14019-2003: Материалы металлические. Метод испытания на изгиб.

ГОСТ 6996-66: Сварные соединения. Методы определения механических свойств.

ГОСТ 25.503-97: Расчеты и испытания на прочность. Методы механических испытаний металлов. Метод испытания на сжатие.

ГОСТ 27208-87: Отливки из чугуна. Методы механических испытаний.

ГОСТ 10006-80: Трубы металлические. Метод испытаний на разрыв.

ГОСТ 3728-78: Трубы. Метод испытания на изгиб.

ГОСТ Р ИСО 898-1-2011: Механические свойства крепежных изделий из углеродистых и легированных сталей.

ГОСТ Р 57569-2017: Композиты полимерные. Метод испытания на усталость образцов с открытым отверстием.

ГОСТ Р 56788-2015: Композиты полимерные. Метод определения прочности при сжатии образцов ламинатов с открытым отверстием.

ГОСТ 33519-2015: Композиты полимерные. Метод испытания на сжатие при нормальной, повышенной и пониженной температурах.

ГОСТ 270-75 Резина. Метод определения упругопрочностных свойств при растяжении;

ГОСТ 11262-2017 Пластмассы. Метод испытания на растяжение.

ГОСТ 9651-84 - статические испытания на растяжение черных и цветных металлов и изделий из них при температурах от 35 до 1200 °С;

ГОСТ 11150-84 - испытания на растяжение черных и цветных металлов и изделий из них при температурах от 10 до минус 100°С;

ISO 6892-1 Материалы металлические. Испытание на разрыв.

ГОСТ 33498–2015 Композиты полимерные. Метод испытания на смятие

ГОСТ 33843–2016 Композиты полимерные. Метод определения модуля сдвига в плоскости методом кручения

ГОСТ Р 56786–2015 Композиты полимерные. Метод определения предела прочности при сдвиге в плоскости армирования

ГОСТ 32659–2014 Композиты полимерные. Методы испытаний. Определение кажущегося предела прочности при межслойном сдвиге методом испытаний короткой балки

ГОСТ Р 56810–2015 Композиты полимерные. Метод испытания на изгиб плоских образцов

ГОСТ 25.604–82 Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на изгиб при нормальной, повышенной и пониженной температурах

ГОСТ Р 56812–2015 Композиты полимерные. Метод определения механических характеристик при комбинированной сжимающей нагрузке

ГОСТ 4651–2014 Пластмассы. Метод испытания на сжатие

ГОСТ Р 56800–2015 Композиты полимерные. Определение механических свойств при растяжении неармированных и армированных материалов

ГОСТ Р 56785–2015 Композиты полимерные. Метод испытания на растяжение плоских образцов

ГОСТ 32656–2017 Композиты полимерные. Методы испытаний. Испытания на растяжение

ISO 527-4:1997, Plastics – Determination of tensile properties – Part 4: Test conditions for isotropic and orthotropic fibre-reinforced plastics composites

ISO 527-5:2009, Plastics — Determination of tensile properties — Part 5: Test conditions for unidirectional fibrereinforced plastics composites

ASTM D3039/D3039M–08 Standard test method for tensile properties of polymer matrix composite materials

ASTM D638–10 Standard test method for tensile properties of plastics

ASTM D3410/D3410М–03(2008) Standard test method for compressive properties of polymer matrix composite materials with unsupported gage section by shear loading

ISO 604:2002 Plastics – Determination of compressive properties

ASTM D6641/D6641М–09 Standard test method for compressive properties of polymer matrix composite materials using a combined loading compression (CLC) test fixture

ASTM D790–10 Standard test methods for flexural properties of unreinforced and reinforced plastics and electrical insulating materials

ISO 14130:1997 Fibre-reinforced plastic composites – Determination of apparent interlaminar shear strength by short-beam method

ASTM D3846—08 Standard test method for in-plane shear strength of reinforced plastics

ISO 15310:1999 Fibre-reinforced plastic composites – Determination of the in-plane shear modulus by the plate twist method

ASTM D5961/D5961М–10 Standard test method for bearing response of polymer matrix composite laminates

ASTM E8/E8M – 22 Standard test methods for tension testing of metallic materials
