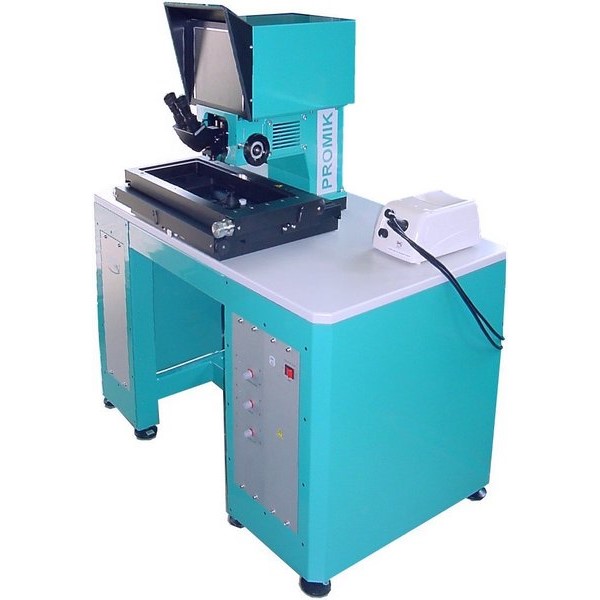

Инспекционный микроскоп PR5-RH
Измерительные микроскопы/Фильерные инспекционные микроскопы
Walter Uhl
Узнать цену
Ручное стандартное оборудование для мелкосерийного оборудования.
Узнать цену
Технические характеристики
  • Ручное управление
  • Бинокулярный тубус
  • Вид отверстия
  • Диапазон измерения Ø 210-410 мм
  • Применение: штапельное волокно, круглые фильеры
Описание

Ручное стандартное оборудование для мелкосерийного оборудования. Накопленный опыт свыше 30 лет на мировом рынке. Этот инспекционный микроскоп применяется более чем на 350 заводов по всему миру. В сочетании с высоким разрешением видеокамеры и бинокулярного тубуса, оператор может инспектировать отверстия фильер, применяя отраженный свет и проходящий свет, меняя положение фильеры.

Ручной X / Y стол

Основание: жесткая сварная стальная конструкция

- Интегрированные осветители для падающего и проходящего света

Стол X / Y: - применяются специализированные подшипники, предназначенные для продолжительной работы, прецизионные

- Плавный ход, грубая и точная фокусировка

Распутывание торчащего рычага.

- перемещение стола 300 x 150 мм

Последовательное дальнейшее развитие “Промик " ПР5 с новейшей технологии видео высокого разрешения.

Ручное устройство цековки и отверстия можно рассматривать одновременно без переключения.

Видео изображения отверстия (опция) показано вертикально на плоском экране.

Благодаря видео технологиям возможен эргономичный и устойчивый к утомлению рабочий процесс. Отверстия можно осмотреть с помощью несколько пользователей на групповых собраниях.

Микроскоп используется для проверки кольцевых фильер с помощью диаметр круга от 210 до 410 мм..

Фильера фиксируется на устойчивой вращающейся ступени посредством маховика. Линейное движение также осуществляется с помощью маховика, приводящий в движение подшипник качения, управляемый ползуном.

Моторизованные оси доступны дополнительно.

Компактный встроенный компьютер отображает видеоизображения.

с программным обеспечением VMS-SPIN.

Для освещения используются светодиоды с длительным сроком службы. Источники освещения интегрированы в основание.

Главный блок с основанием и осями

Основание: - стабильная сварная стальная конструкция

- Встроенные светодиодные трансформаторы для падающего и проходящего освещения,

интегрированный встроенный компьютер и телевизор с плоским экраном

Линейная ось: - оптимально спроектированные подшипники качения 3 мм для длительной долговечности без люфта

- Плавный ход точная регулировка с шариковым винтом и маховиком

- 200 мм дальность хода

Ось вращения: - без люфта червячный привод с маховиком,

вращение шарикоподшипниками без люфта в сборе

Оптическая система и освещение

Трубка для счетчика: увеличение 2: 1 на Цветном чипе CMOS высокого разрешения,

(140:1 на экране), коаксиальная светодиодная подсветка.

Трубка для капилляра: увеличение 2:1, 5:1 и 10: 1(140:1, 340:1, 680:1 на экране)

на башенке объектива, высокое разрешение CMOS цветной чип,

коаксиальная светодиодная подсветка.
