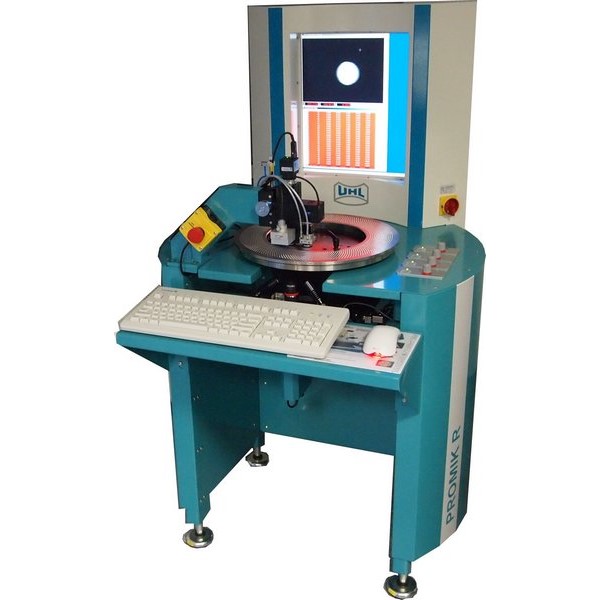

Инспекционный микроскоп PR5-RMI
Измерительные микроскопы/Фильерные инспекционные микроскопы
Walter Uhl
Узнать цену
С помощью этого устройства с ручным управлением положения фильеры и капилляр можно просматривать одновременно без переключения окна видео и на окно результата контроля.
Узнать цену
Технические характеристики
  • автомат
  • видео с программным обеспечением и анализ изображений
  • посмотреть цековки
  • Фильеры Ø 210 - 410 мм
Описание

Последовательное дальнейшее развитие „Promik“ PR5 с новейшей технологией видео высокого разрешения.

С помощью этого устройства с ручным управлением положения фильеры и капилляр можно просматривать одновременно без переключения окна видео и на окно результата контроля.

Видеоизображения капилляра и зенковки показано вертикально на плоском экране.

Благодаря видео технологии, возможен эргономичный и устойчивый к усталости рабочий процесс. Капилляр или отверстие может быть просмотрено несколькими специалистами одновременно.

Микроскоп используется для проверки кольцевых фильер диаметром окружности 210 до 410 мм.

Фильера фиксируется на устойчивом поворотном столе. Маховик. Линейное движение также осуществляется с помощью маховика привода роликоподшипника с направляющей.

Моторизованные оси доступны опционально.

Компактный встроенный ПК отображает видеоизображения с программным обеспечением VMS-SPIN.

Светодиоды с длительным сроком службы используются для освещения.

Осветители встроены в основание.

Основной блок с основанием и осями

Основание: Жесткая сварно-стальная конструкция

- Встроенные светодиодные трансформаторы для падающего и проходящего освещения,

встроенный ПК и плоский экран

Линейная ось: - Оптимально сконструированные подшипники качения диаметром 3 мм для долговечности без люфта

- Точная регулировка плавного хода с помощью шарикового винта и маховика

- диапазон перемещения 200 мм

Поворотная ось: - червячный привод без люфта с маховиком,

вращение без зазоров в шарикоподшипниках

Оптическая система и освещение

Зонд для зенковки: увеличение 2: 1 на цветной камере CMOS высокого разрешения,

(140: 1 на экране), коаксиальная светодиодная подсветка.

Зонд для капилляра: увеличение 2: 1, 5: 1 и 10: 1 (140: 1, 340: 1, 680: 1 на экране)

на объективе, цветная микросхема CMOS высокого разрешения,

коаксиальная светодиодная подсветка.
